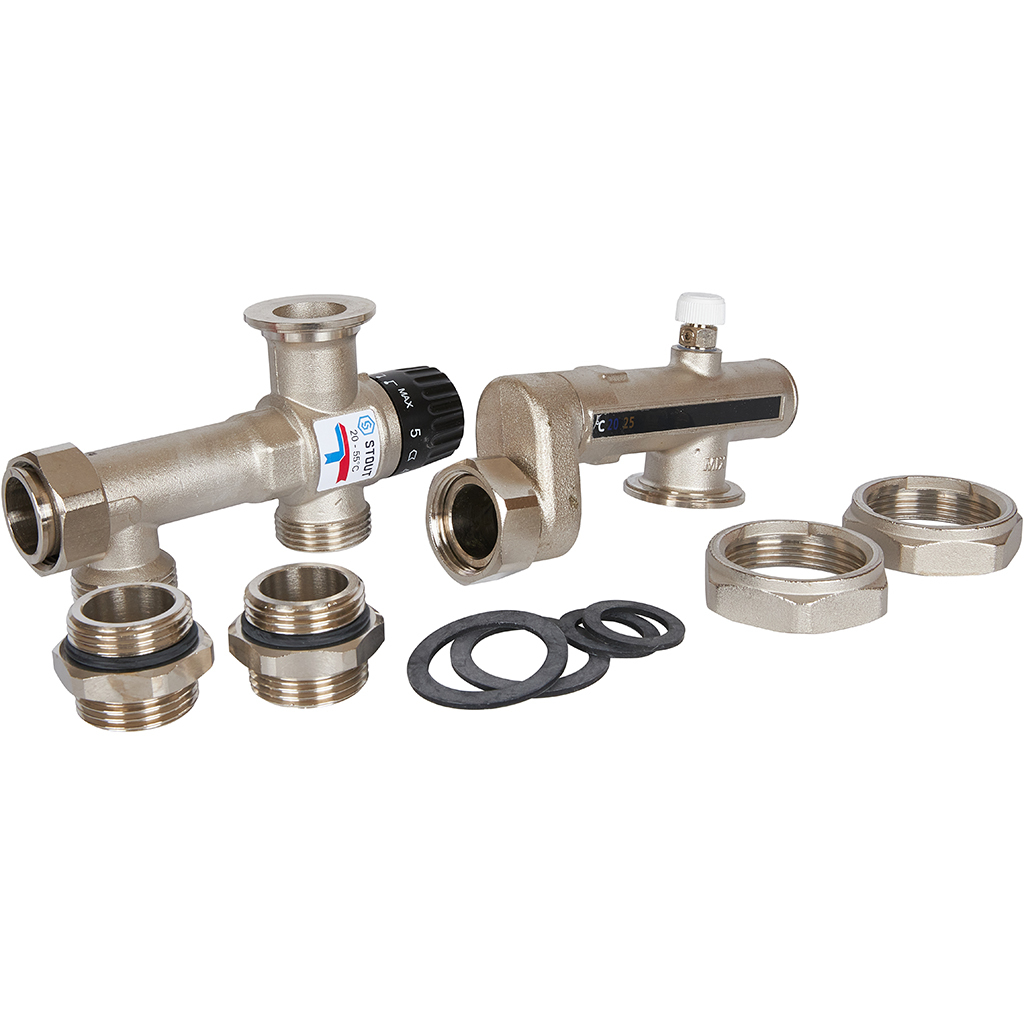

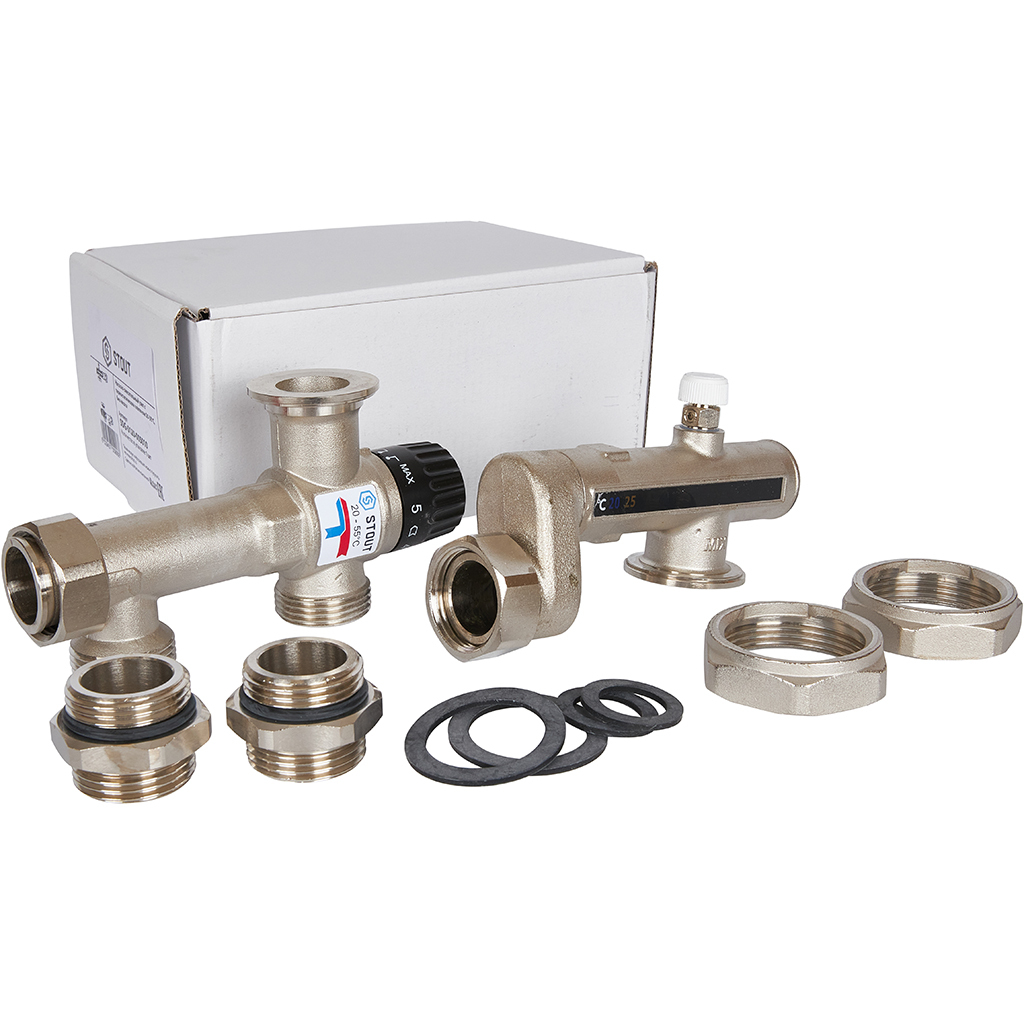

Насосно-смесительный узел Stout с термостатическим трёхходовым клапаном 20-55°C (SDG-0120-005010) без насоса используется для обеспечения циркуляции и поддержания температуры теплоносителя на постоянном уровне (от +20°C до +55°C) в низкотемпературных системах отопления тёплых полов.
Для удобства подключения к коллекторным блокам с разным межосевым расстоянием, узел для тёплых полов оборудован подвижным эксцентриком. Для повышения безопасности предусмотрена возможность установки термостата.

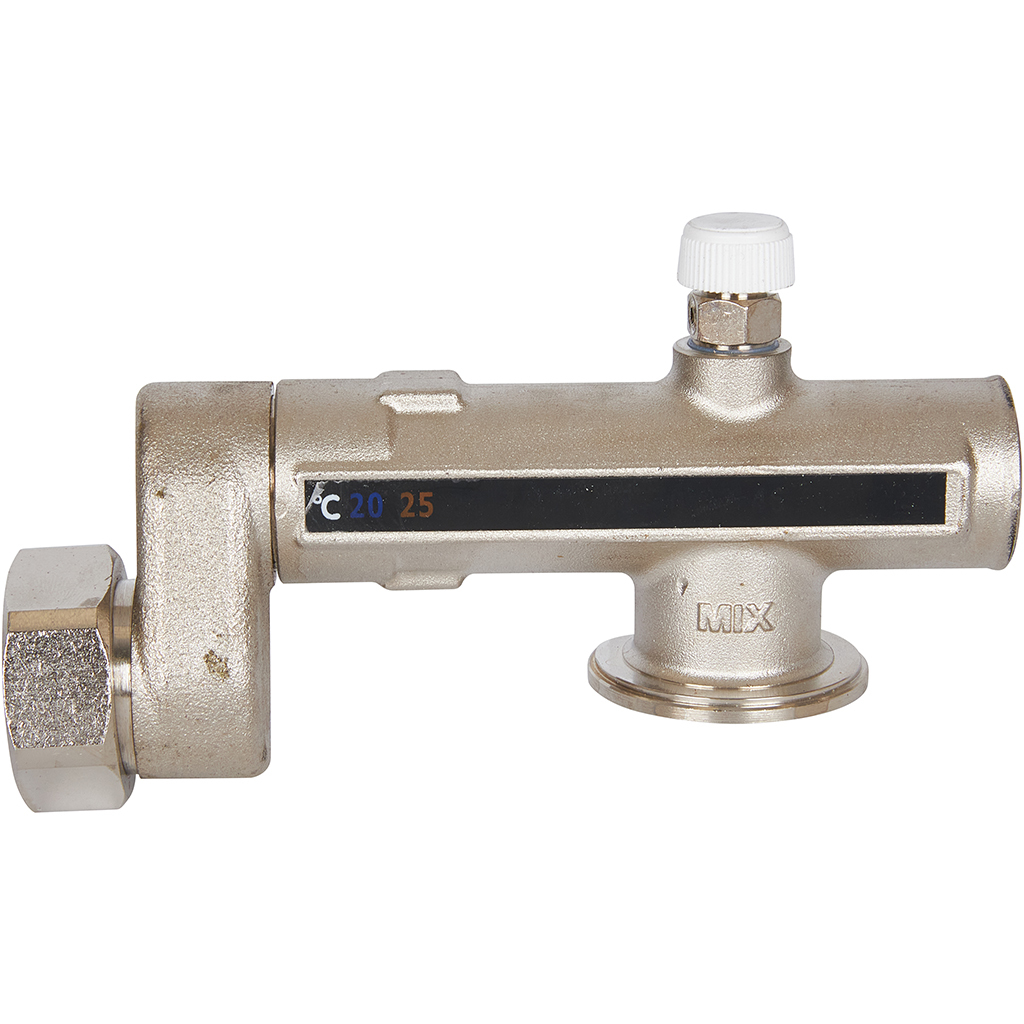

Насосно-смесительный узел с трёхходовым термостатическим клапаном снабжён встроенным термочувствительным ЖК-термометром. Его кристаллы меняют цвет при изменении температуры теплоносителя.

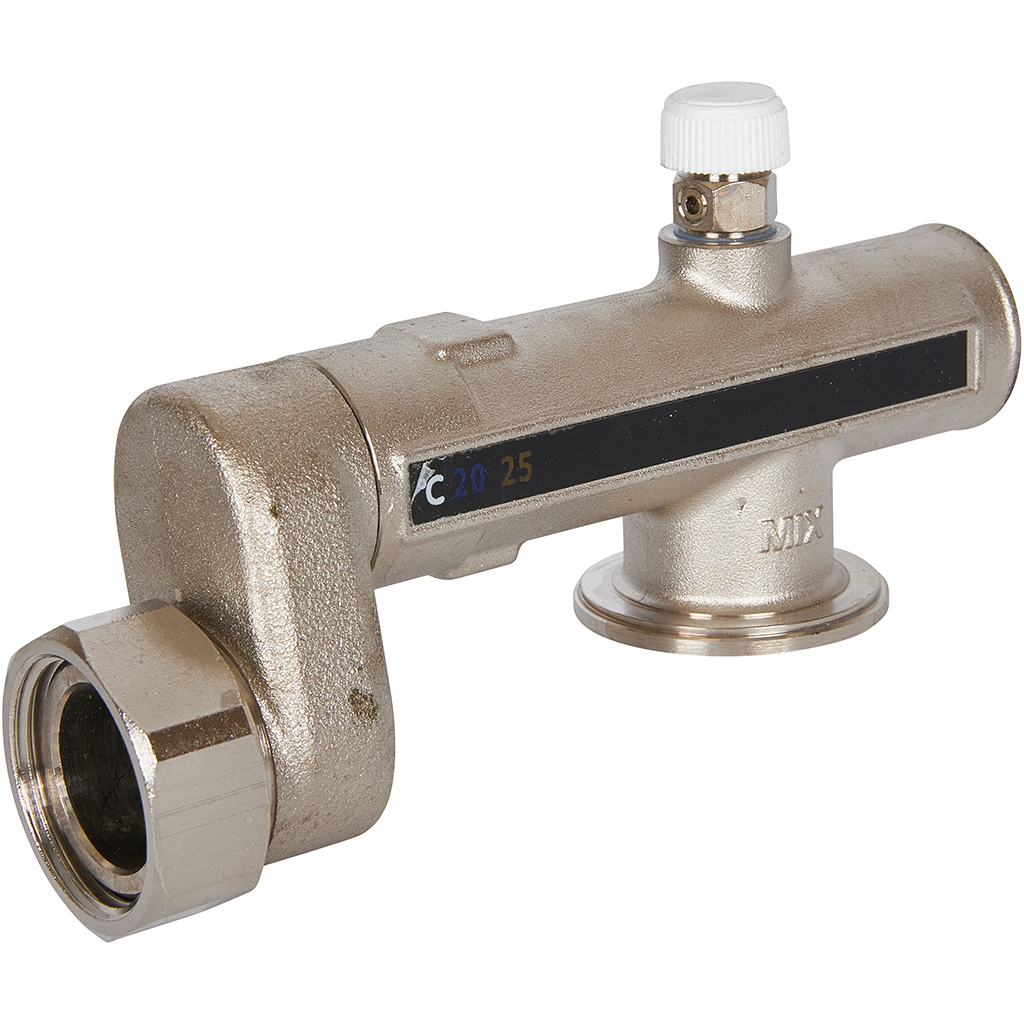

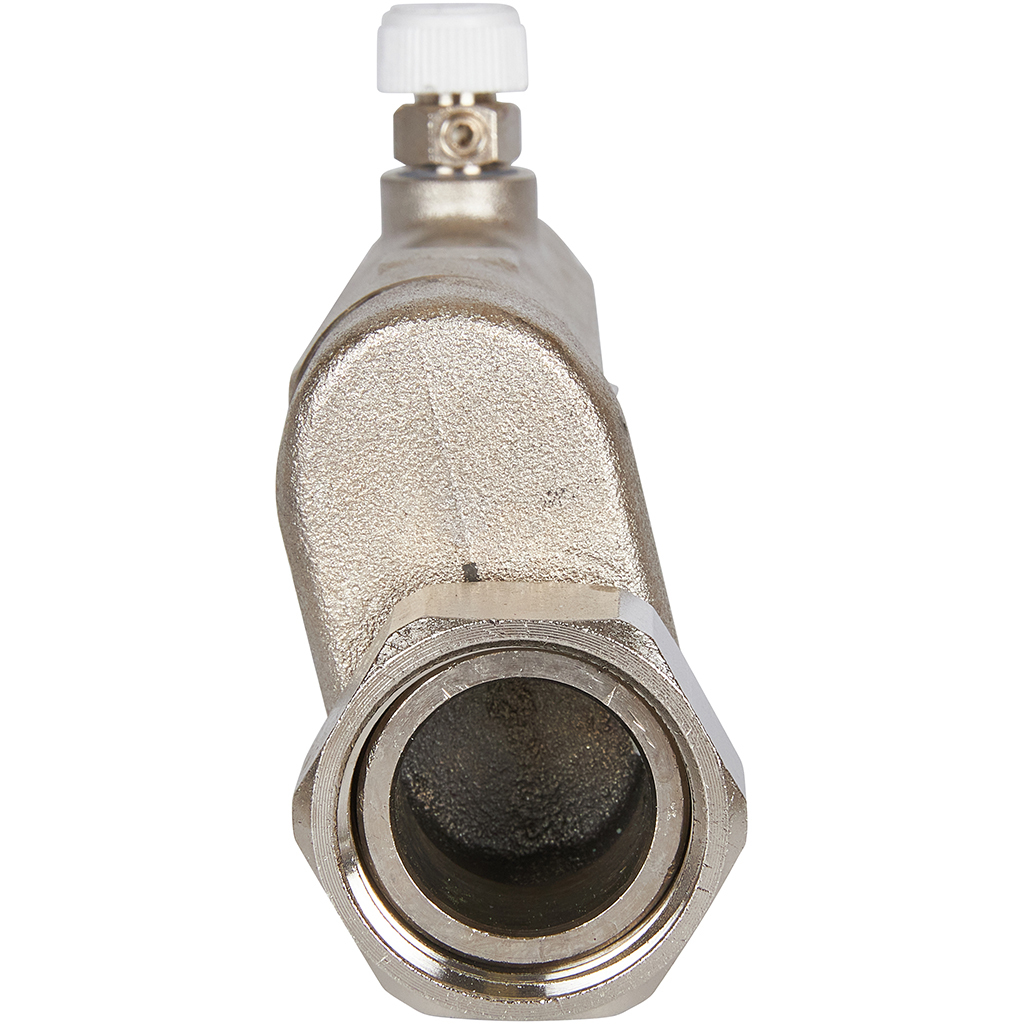

Эксцентрический фитинг, устанавливаемый на подающей трубе, позволяет:
- Осуществлять монтаж узла Стаут полностью в вертикальном положении. Таким образом, трубы, идущие от первичного контура, могут быть легко подключены к группе;
- Производить быструю перестановку насосно-смесительного узла. При изменении положения группы справа налево необходимо только повернуть эксцентриковый фитинг для соединения коллекторов, удерживая группу в полностью вертикальном положении;
- Производить подключение коллекторов с межосевым расстоянием от 200 до 211 мм.
На подающем трубопроводе предусмотрено отверстие с резьбой M4 для подключения дополнительного термостата безопасности.
Перепад давления
Условия эксплуатации
В качестве рабочей среды может использоваться вода или растворы гликолей (до 30%) с температурой от +5°C до +90°CC и рабочим давлением до 10 бар.

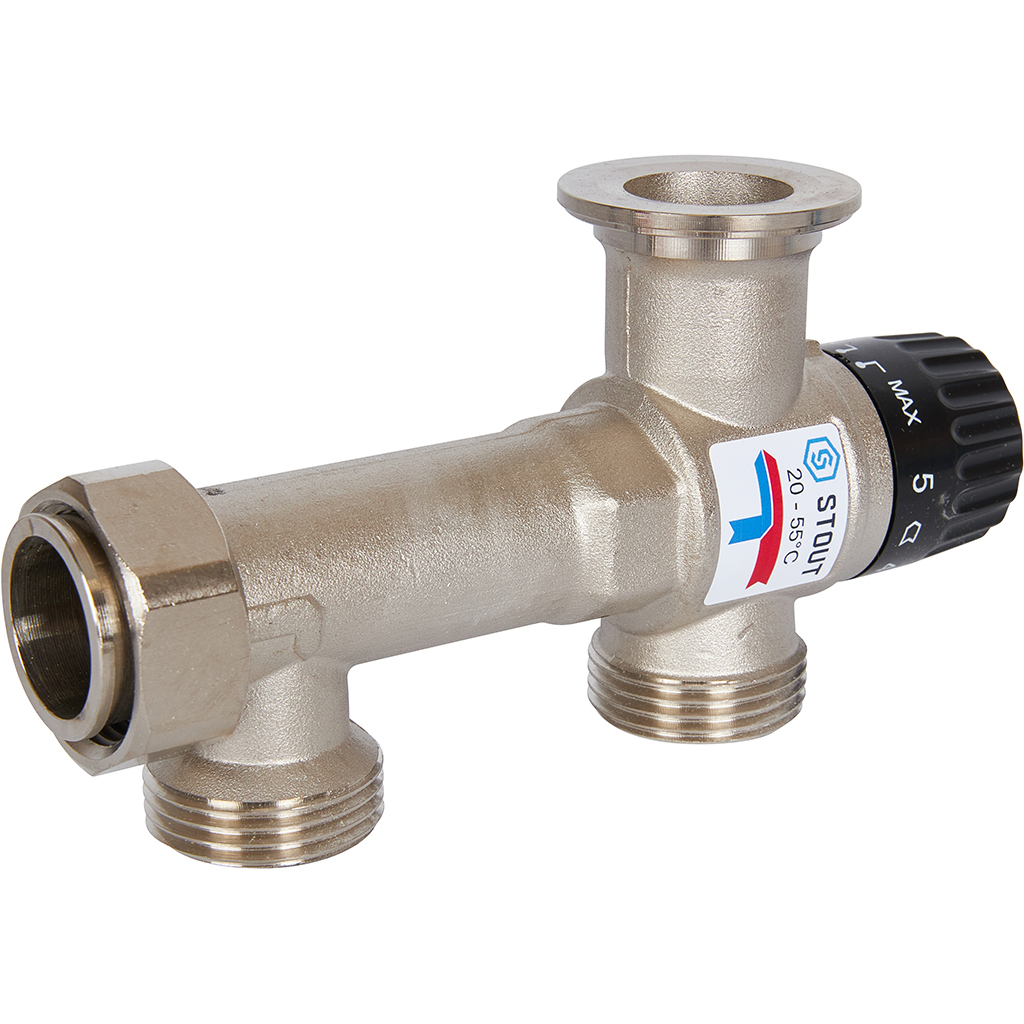

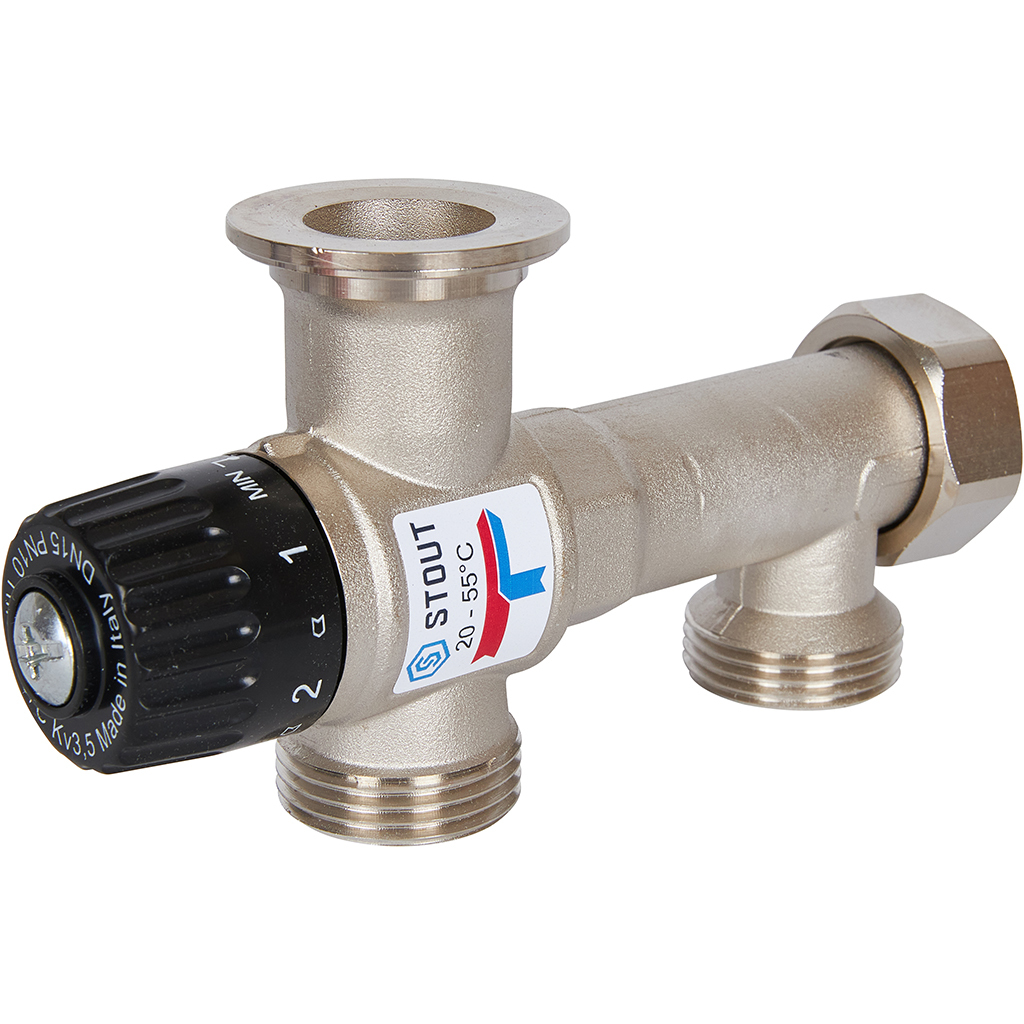

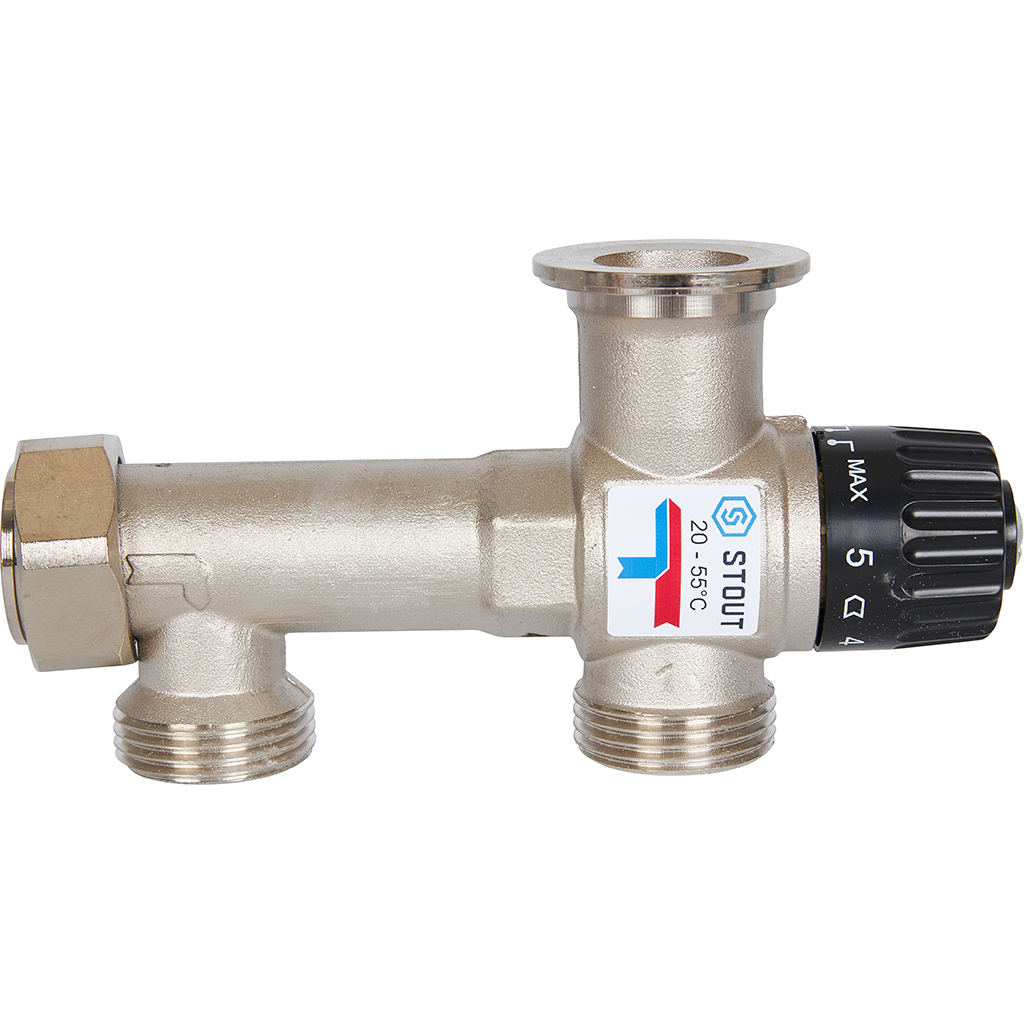

Диапазон регулировки температуры в контуре составляет от +20°C до +55°C и поддерживается 3-х ходовым термостатическим смесительным клапаном, изготовленным из латуни CB753S.
Настройка температуры тёплого пола
Настройка термостатического клапана на требуемую температуру выполняется в соответствии с данными, приведёнными в таблице при контроле по термометру.
| Позиция настройки термостата | Min | 1 | 2 | 3 | 4 | 5 | Max |
| Значения температуры, °C | 20 | 28 | 35 | 41 | 47 | 51 | 55 |

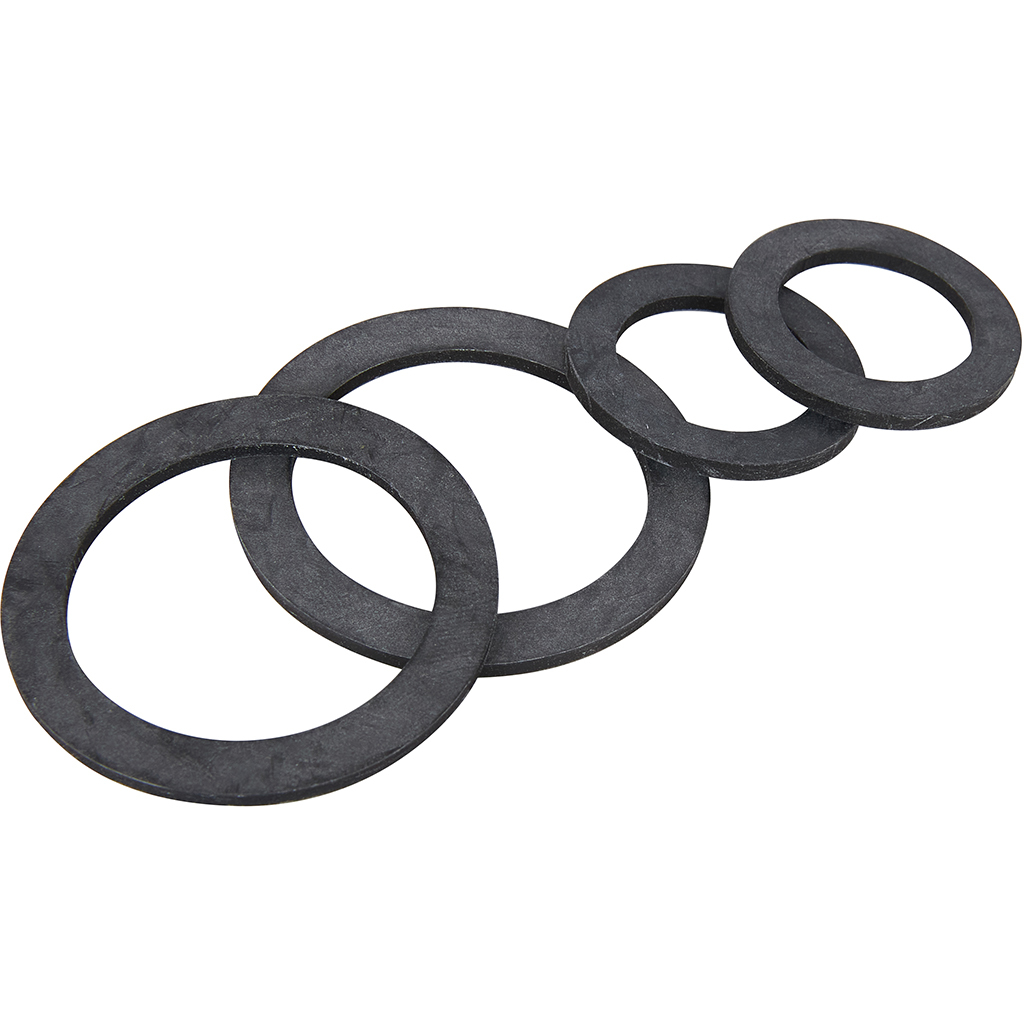

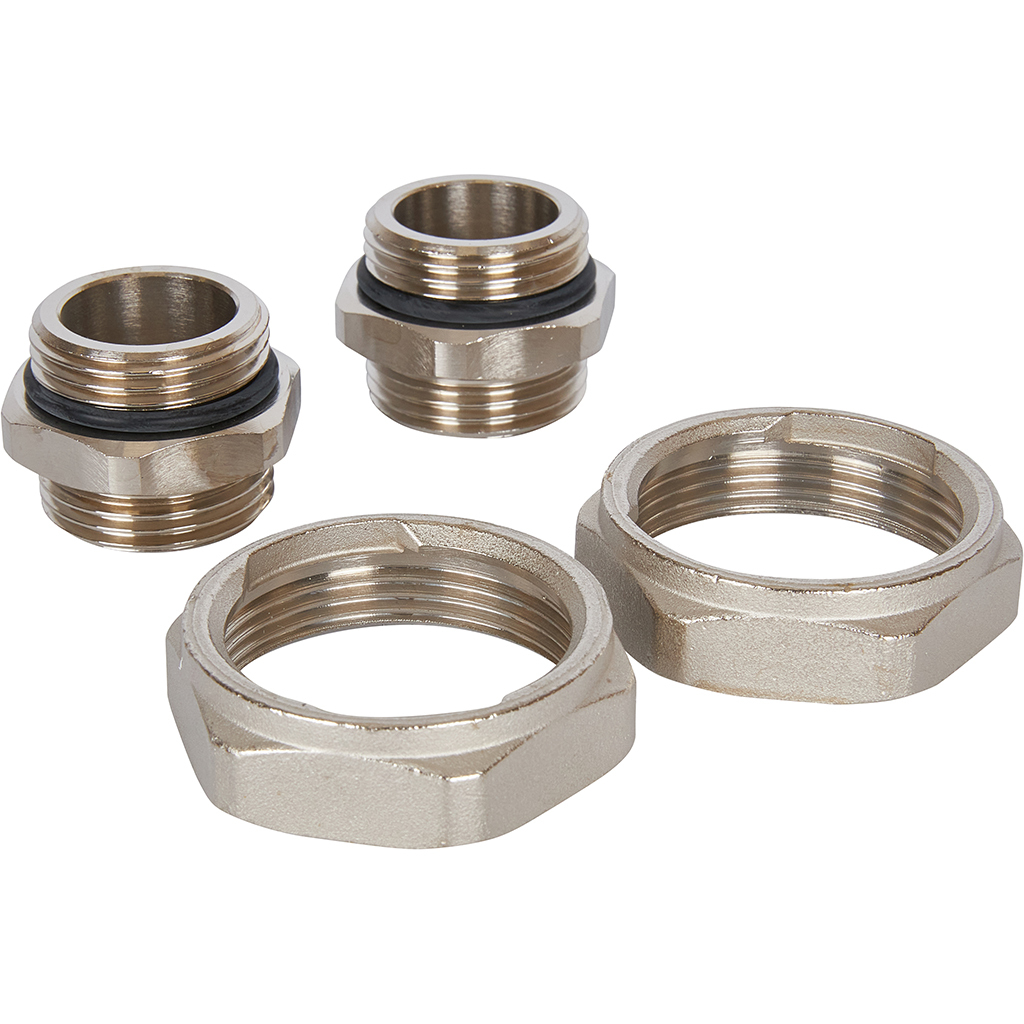

Конструкция
|
|
1 - насос Grundfos UPSO 25-65/130 (чугун) |
Насос
Насосно-смесительный узел поставляется без насоса. Вам потребуется отдельно приобрести циркуляционный насос с монтажным расстоянием 130 мм
