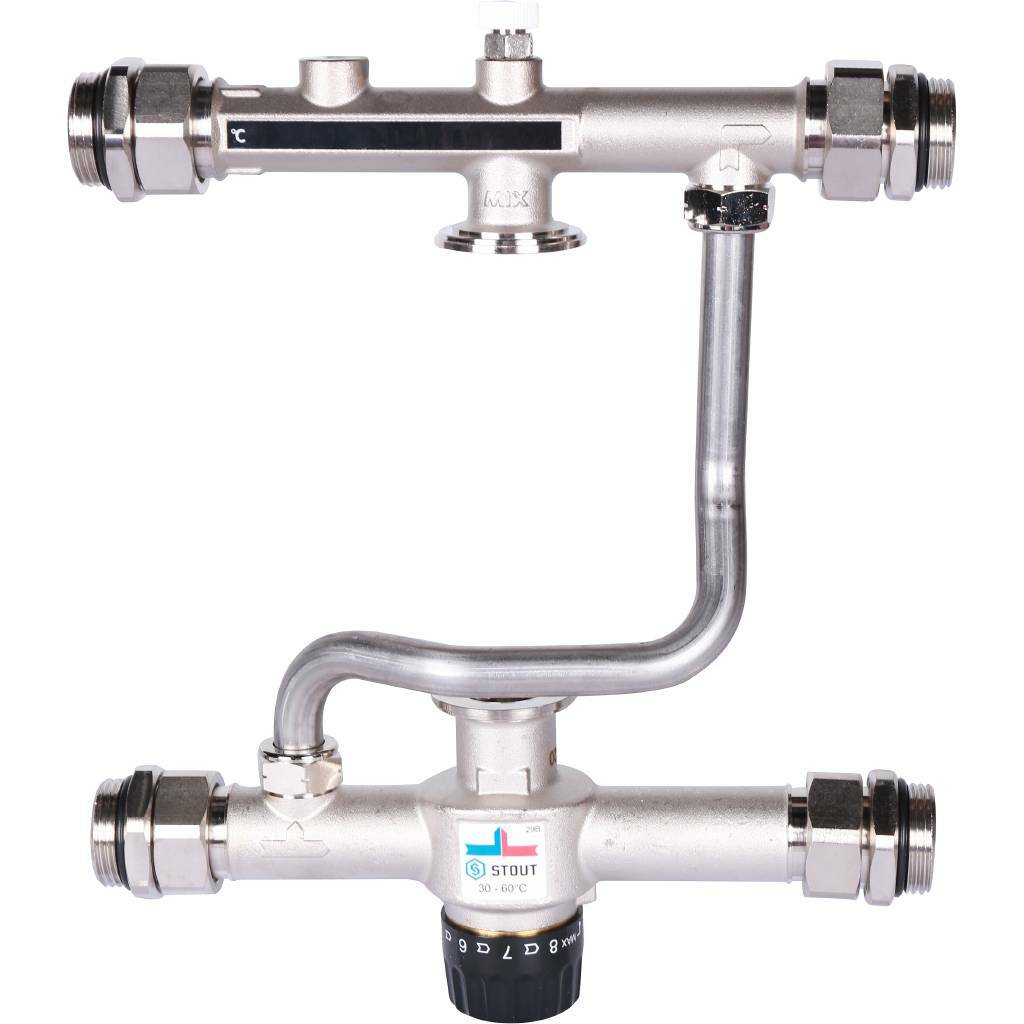

Насосно-смесительный узел Stout с термостатическим клапаном 30-60°C без насоса для тёплых полов (арт. SDG-0120-007000) предназначен для обеспечения циркуляции в системах радиаторного отопления, а также циркуляции и поддержания температуры подающего теплоносителя в пределах от +30°С до +60°С в системах отопления «тёплый пол».
Условия эксплуатации
В качестве рабочей среды может использоваться вода или растворы гликолей (до 30%) с температурой до +90°C и давлением до 10 бар.

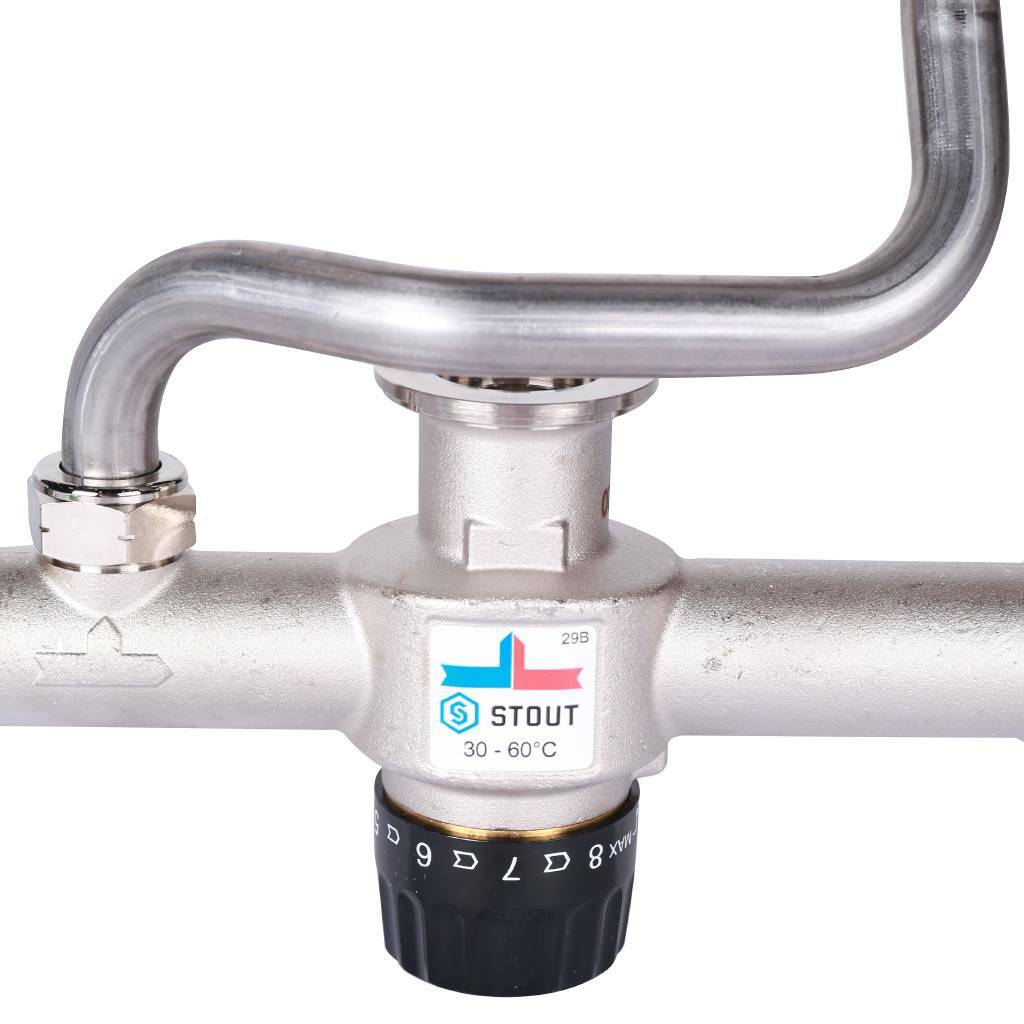

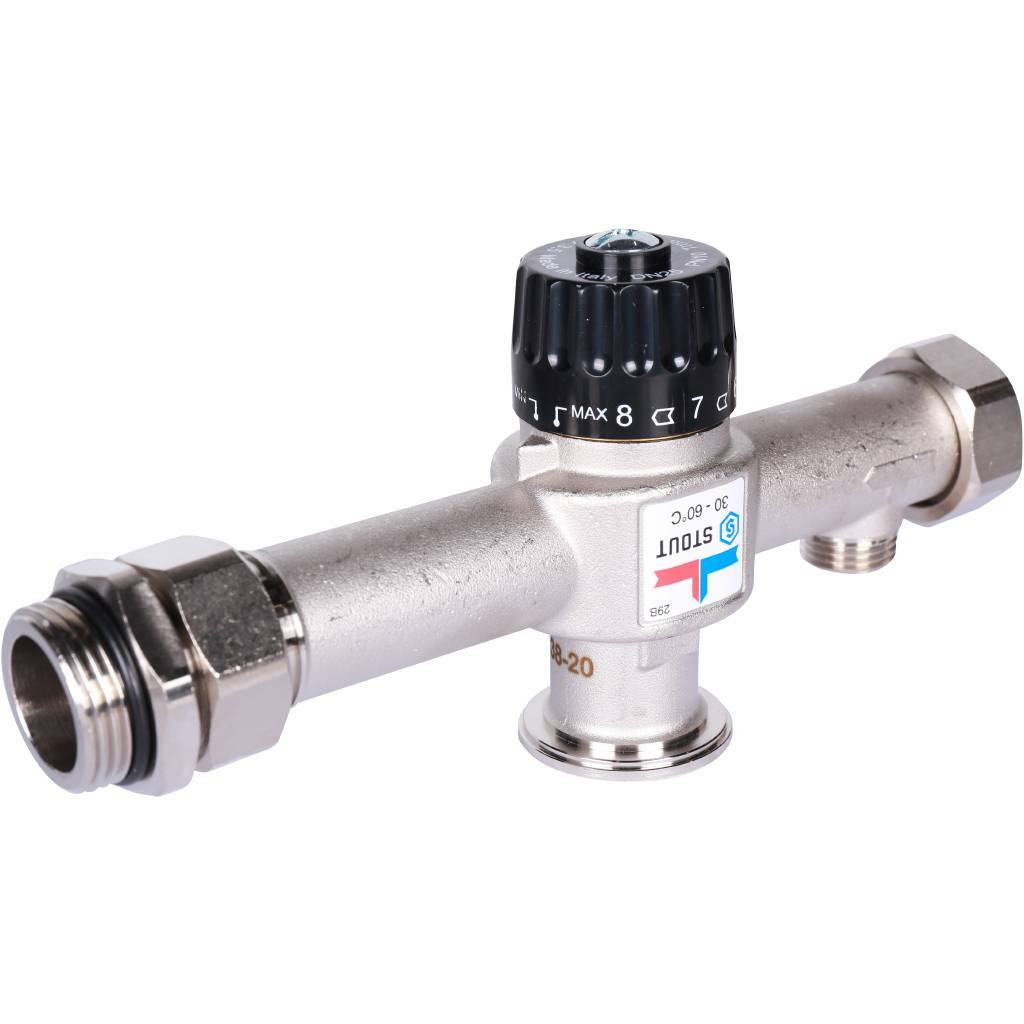

Диапазон регулировки температуры в контуре составляет от +30°C до +60°C и поддерживается 3-х ходовым термостатическим смесительным клапаном, изготовленным из латуни CB753S.

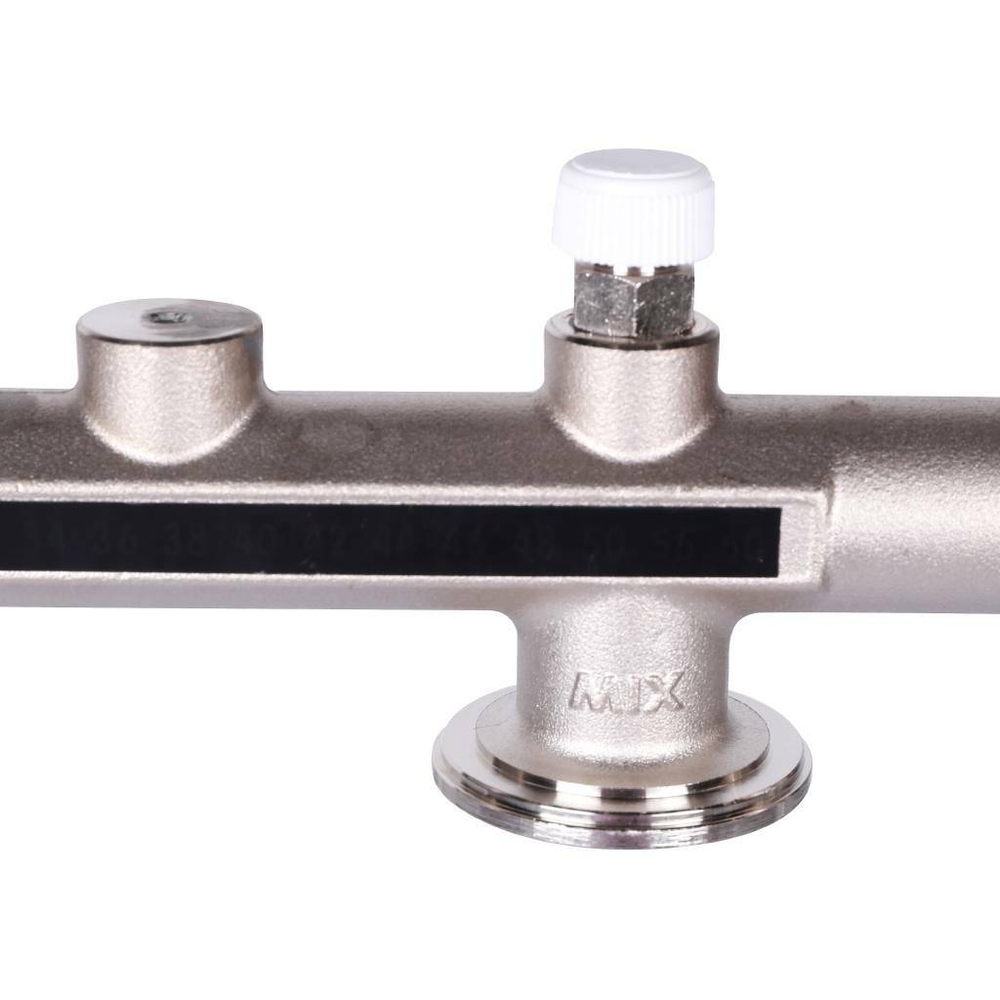

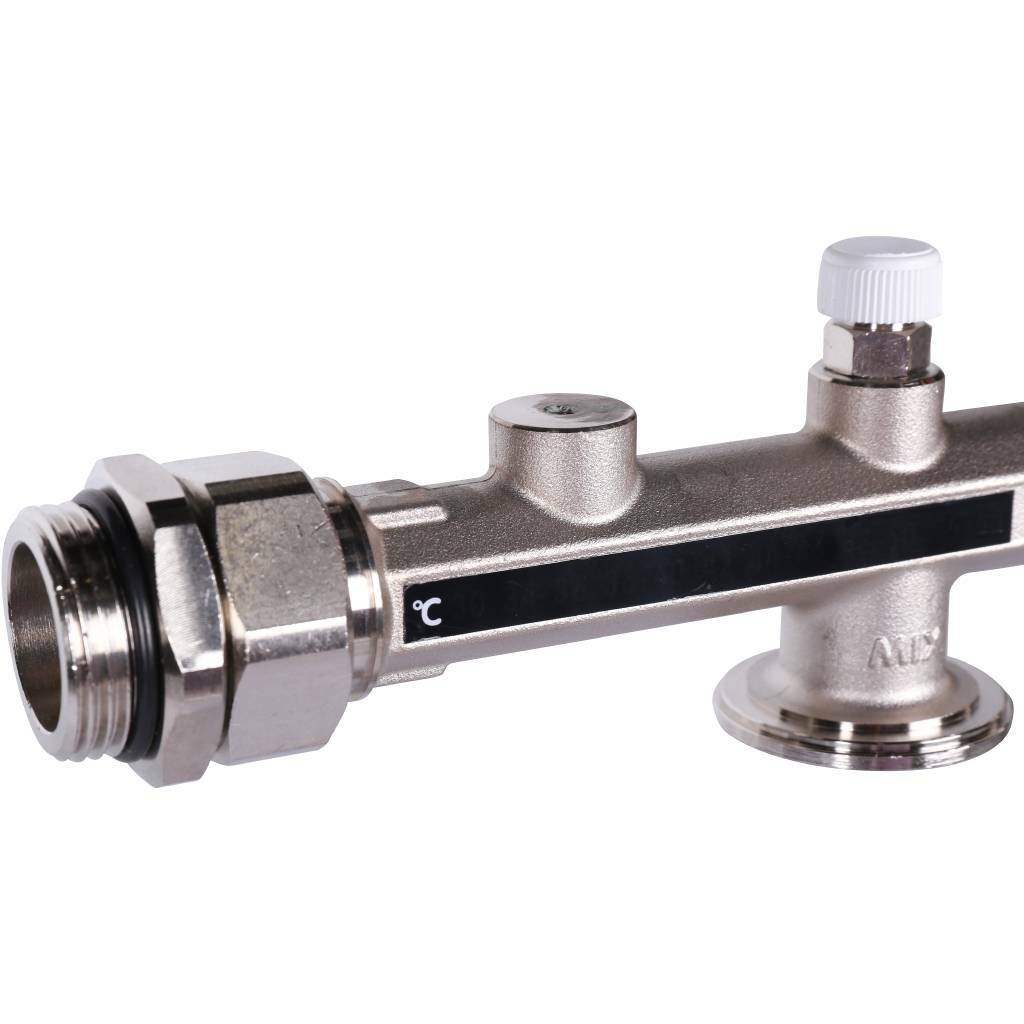

Насосно-смесительный узел оснащён встроенным термочувствительным жидкокристаллическим термометром, кристаллы которого меняют цвет при изменении температуры теплоносителя.
График перепада давления

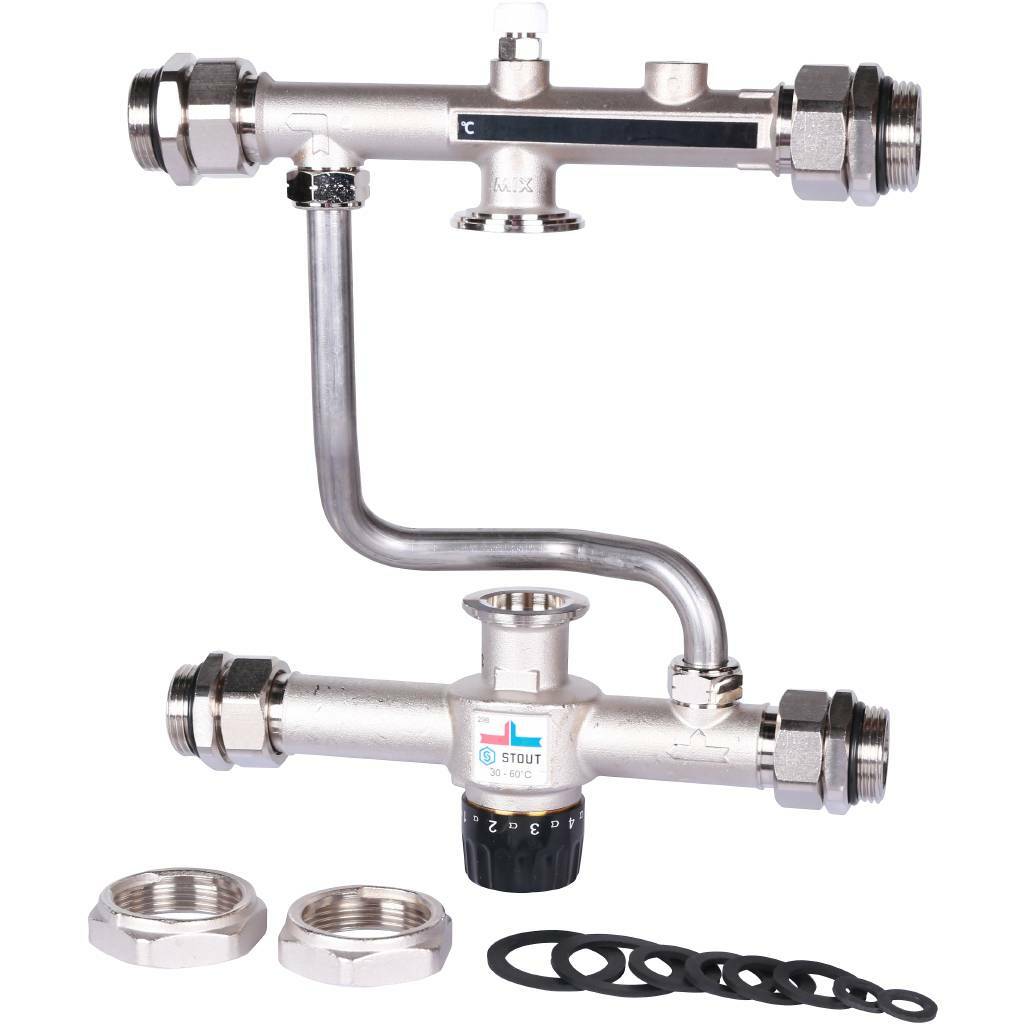

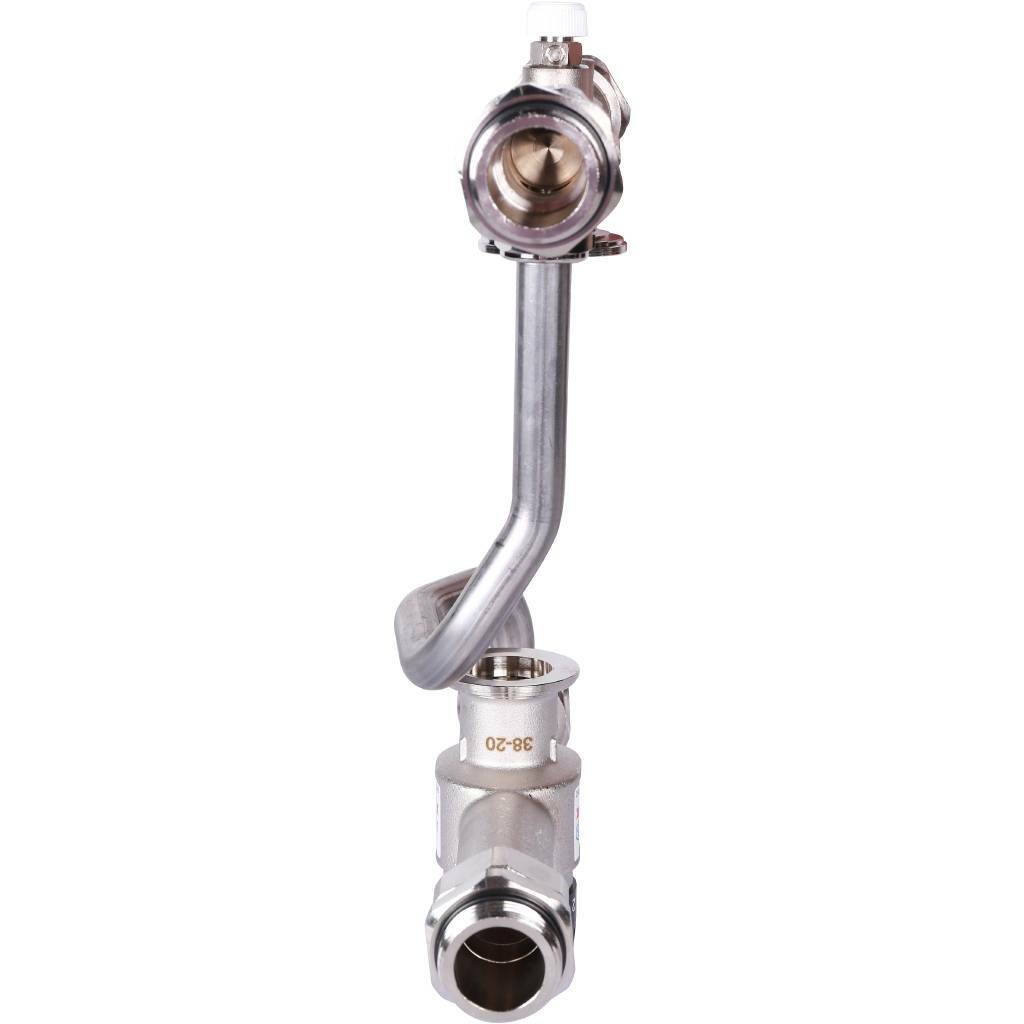

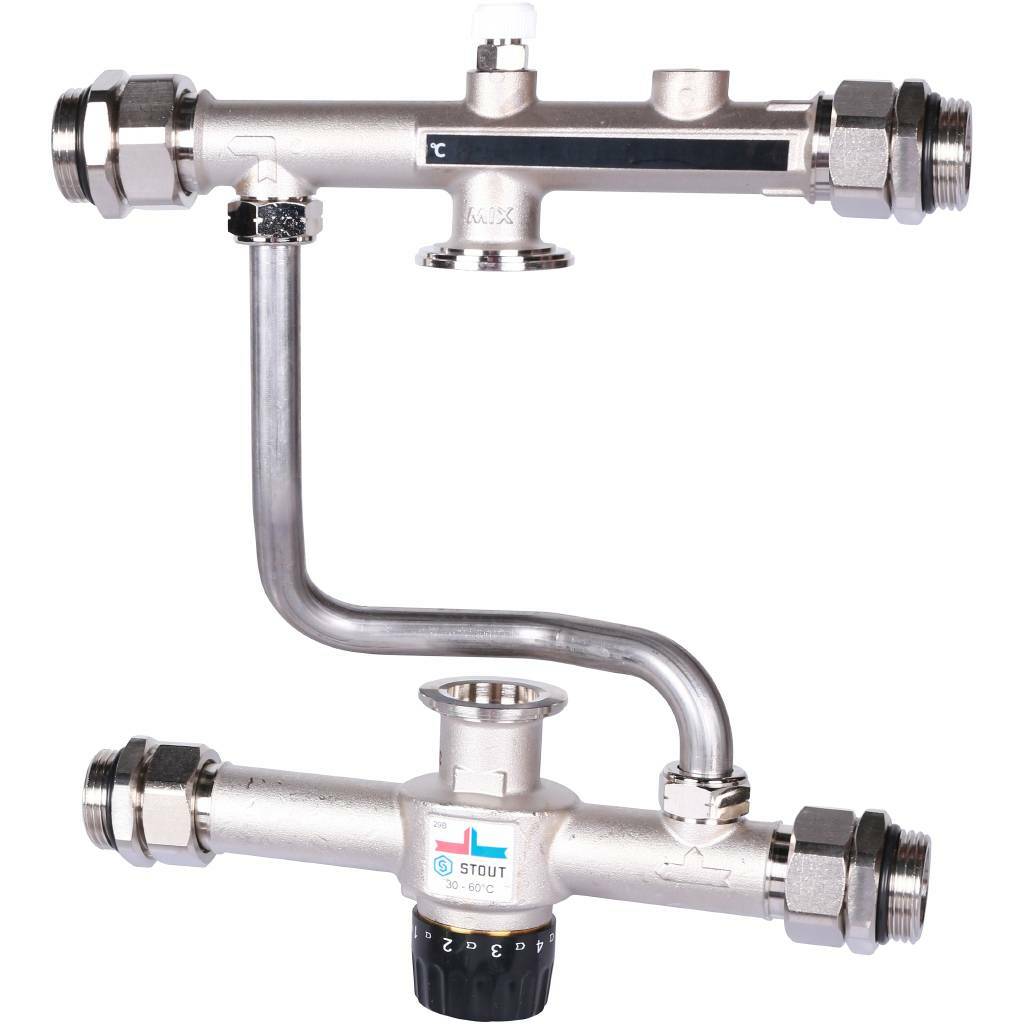

Конструкция насосно-смесительного узла
|
|
2 - 3-х ходовой термостатический смесительный клапан (корпус из латуни CW617N, уплотнения из EPDM) |
Габариты
|
|
L - 260 мм |
