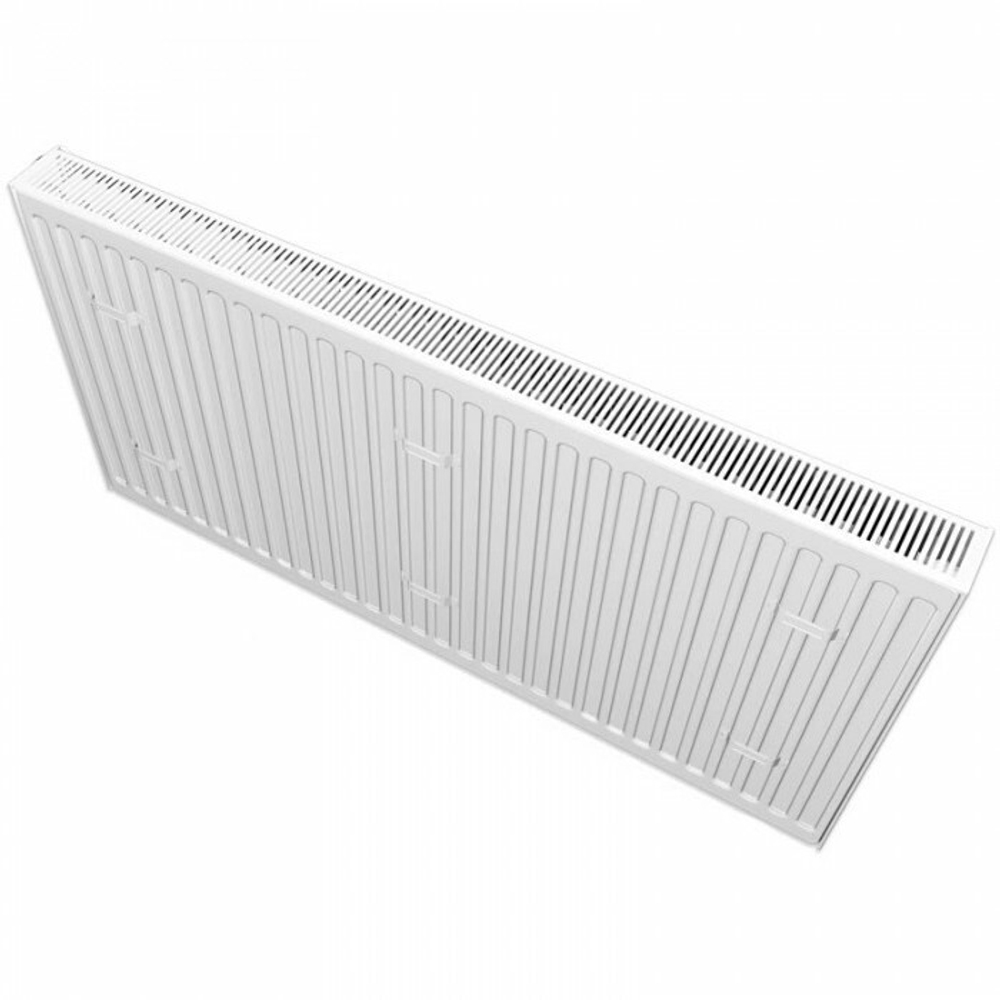

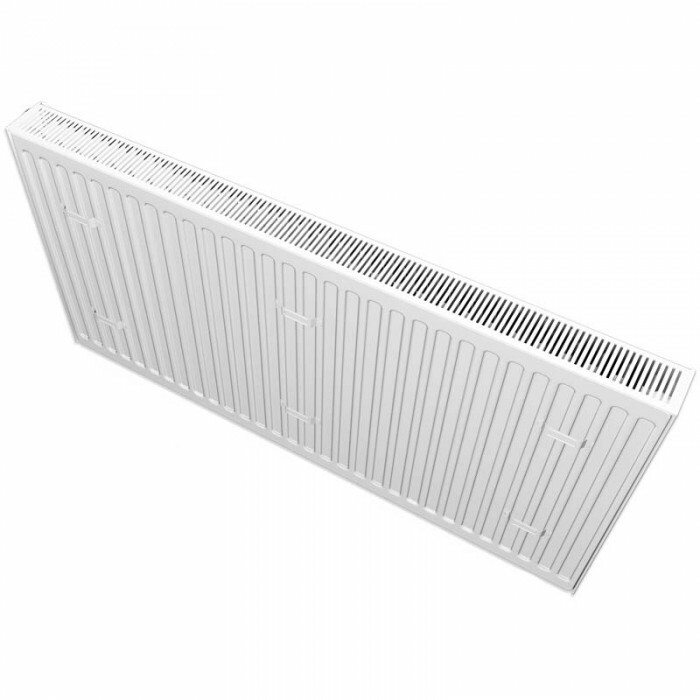

Стальной панельный радиатор Rommer Compact 22/500 боковое подключение предназначен для применения в закрытых однотрубных и двухтрубных системах водяного отопления жилых, административных и общественных зданий.
Условия эксплуатации стальных панельных радиаторов Роммер
Радиаторы Rommer панельные стальные допускается использовать со стальными, медными и металлополимерными трубами. Рабочее давление не должно превышать 9 атмосфер. Температура теплоносителя может составлять до +120°C.
Радиатор должен быть заполнен водой, как в отопительные, так и в межотопительные периоды. Опорожнение допускается только в аварийных случаях на срок, минимально необходимый для устранения аварии, но не более 15 дней в течение года.
При перекрытии подводок к радиатору, заполненному водой, воздухоотводный клапан должен быть открыт.
Не допускается применять радиатор в системах парового отопления, системах отопления, соединенных с внешними котельными без промежуточного теплообменника, системах, где теплоносителем служит вода, имеющая в своём составе агрессивные компоненты и в помещениях с агрессивной воздушной средой. Не допускается резкое открывание запорных вентилей и задвижек на подводках к радиатору во избежание гидравлического удара.
Конструкция стальных радиаторов Роммер

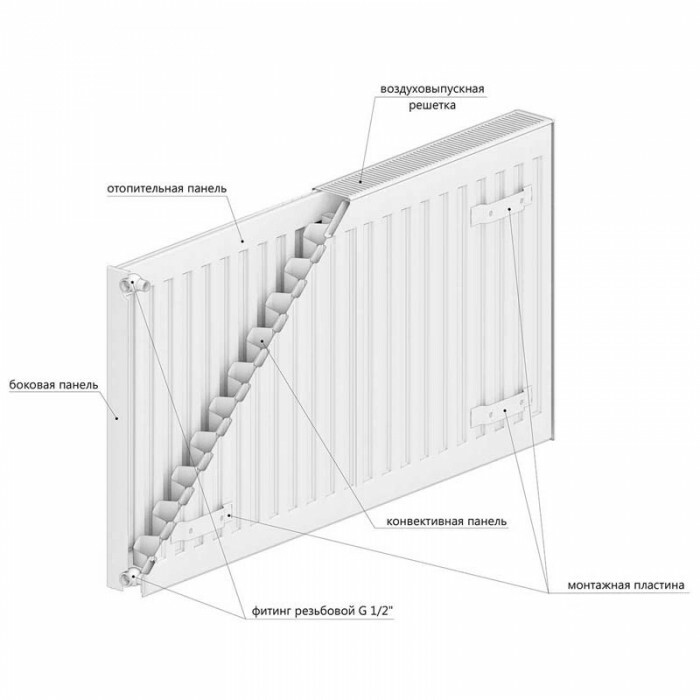

Стальной панельный радиатор Rommer Compact 22/500 боковое подключение состоит из двух тепловых панелей с двумя дополнительными теплоотдающими поверхностями. Тепловая панель из двух стальных штампованных листов низкоуглеродистой качественной стали толщиной 1,2 мм, сваренных между собой. Радиатор оснащён воздуховыпускной решёткой и боковыми декоративными панелями. Для подключения к системе отопления радиатор оснащён 4-мя боковыми отверстиями с внутренней резьбой G1/2".
При производстве радиатора его поверхность подвергается высокоэффективной подготовке к покраске посредством обезжиривания, обработки фосфатами и специально разработанной нанотехнологичной грунтовки. Эпокси-полиэфирная краска обеспечивает дополнительную защиту прибора от воздействия агрессивной среды, отличается ярким белоснежным цветом, антикоррозионными и декоративными свойствами, благодаря чему радиаторы Rommer не теряют свой блеск и не желтеют вовремя эксплуатации.
Комплектация
- радиатор;
- кронштейн монтажный - 2 шт.;
- комплект монтажный - 2 шт.;
- паспорт изделия с гарантийным талоном;
- упаковка.
Габариты стальных панельных радиаторов Rommer 22/500 с боковым подключением
|
|
Размеры перед дробной чертой - для варианта установки кронштейнов большой полкой к стене; |
Схема монтажа радиатора Rommer Compact с боковым подключением
Рекомендации по монтажу радиаторов панельных Rommer 22/500
До начала эксплуатации радиатор рекомендуется хранить в упаковке производителя.
При установке радиатора рекомендуется придерживаться следующих параметров:
- расстояние от пола до низа радиатора – не менее 75% от глубины прибора при установке;
- расстояние от подоконника (ниши) до верха радиатора для радиатора высотой 500 мм – не менее 90% от глубины прибора.
Герметизирующие прокладки, применяемые при монтаже радиаторов следует изготавливать из материалов, обеспечивающих герметичность соединений при температуре теплоносителявыше максимально рабочей на 10°С.
Воздухоотводный клапан следует устанавливать только на верхнем присоединительном отверстии. По окончании монтажа должны быть проведены испытания смонтированного радиатора с составлением акта ввода радиатора в эксплуатацию
