SUPReMO VENTIL
Специально для нижнего подключения разработано конструктивное исполнение алюминиевых и биметаллических радиаторов. Такое исполнение имеет обозначение VENTIL. В зависимости от выбранной модели после сборки радиатор сохраняет все ее теплотехнические и эксплуатационные характеристики. При разработке проекта системы отопления необходимо учесть гидравлические особенности узла нижнего подключения и термостатического клапана согласно оговоренной комплектации.

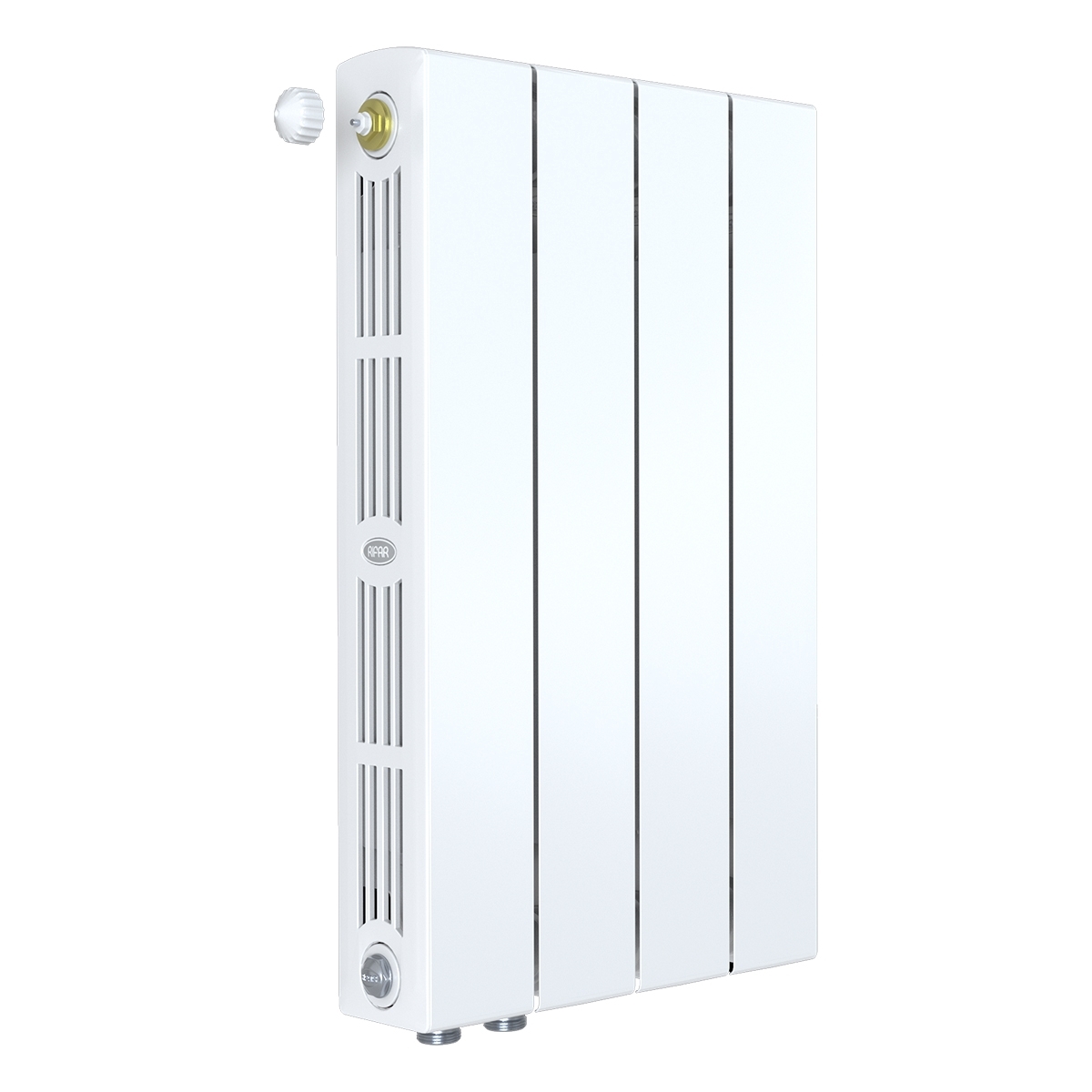

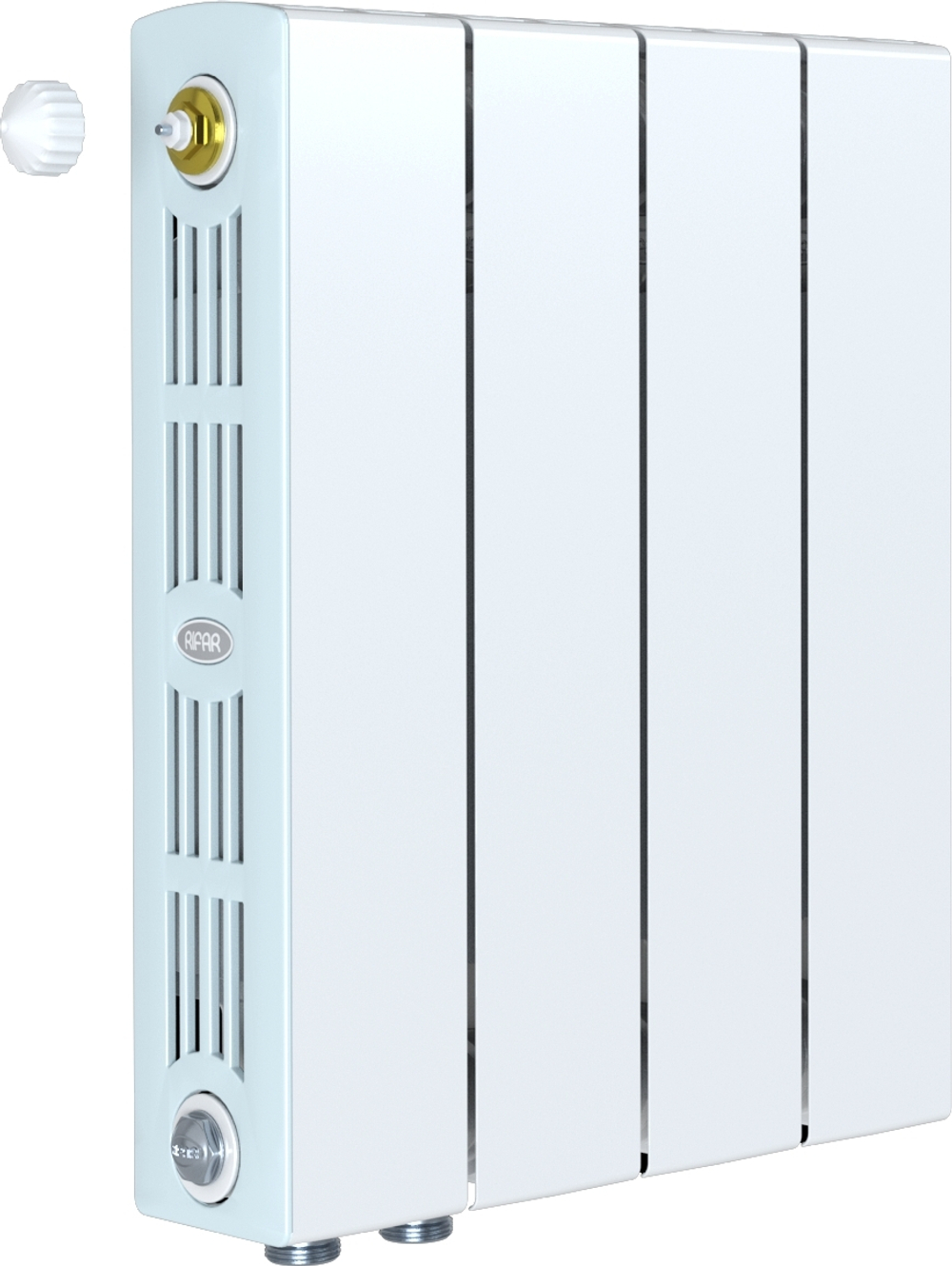

Радиаторы моделей RIFAR SUPReMO 800 VENTIL, RIFAR SUPReMO 500 VENTIL, RIFAR SUPReMO 350 VENTIL предназначены для нижнего подключения к системе отопления. В качестве присоединительной арматуры можно использовать узел нижнего подключения со стандартным межосевым расстоянием 50 мм или одиночные присоединительные вентили с учетом типа и конфигурации системы отопления.
При установке радиатора в водяных системах отопления в качестве теплоносителя для модели RIFAR SUPReMO использовать только специально подготовленную воду согласно п. 4.8 СО 153-34.20.501-2003 «Правила технической эксплуатации электрических станций и сетей РФ».
В радиаторах модели RIFAR SUPReMO допускается использование низкозамерзающих теплоносителей.
Важно: при установке радиатора в систему отопления с использованием низкозамерзающего теплоносителя необходимо учитывать особые требования к выбору герметизирующих материалов монтажных компонентов в соответствии с рекомендациями производителя используемого теплоносителя.
Технические характеристики одной секции
| Межосевое расстояние, мм | Габаритные размеры, мм | Номинальный тепловой поток, Вт | Объем теплоносителя, л | Масса, кг | ||
| высота | ширина | глубина | ||||
| 800 | 875 | 80 | 90 | 294 | 0,27 | 3,25 |
| 500 | 575 | 80 | 90 | 202 | 0,22 | 2,20 |
| 350 | 425 | 80 | 90 | 150 | 0,19 | 1,65 |
Комплектация радиатора RIFAR SUPReMO 800/500/350 VENTIL
В комплектацию радиатора с нижним подключением RIFAR SUPReMO VENTIL входят:
- термостатический клапан (1),
- верхний распределитель потока (2),
- разделительная перегородка (3) в нижнем коллекторе,
- воздуховыпускной клапан (кран Маевского) (4),
- заглушки (5),
- редукционные ниппели (6).
Установочные кронштейны, термостатический регулятор (7), узел нижнего подключения (8) в комплектацию не входят и приобретаются отдельно.
Схема движения теплоносителя в радиаторе RIFAR SUPReMO VENTIL приведена на рисунке.
Размер наружной присоединительной резьбы редукционных ниппелей - G3/4”. Тип герметизации соединения – евроконус с прокладкой типа O-ring. Редукционные ниппели приварены к радиатору контактно-стыковой сваркой. Для подключения радиатора к системе отопления рекомендуется использовать прямой или угловой узлы нижнего подключения (8) RIFAR.
