Металлические пластины заводской штамповки из оцинкованной стали толщиной 0,5 мм подходят к любым типам труб системы отопления, изготовленным в соответствии с нормами DIN 4724, DIN 4725, DIN 4726, более того они специально разработаны для труб самого распространенного диаметра Ду 16 мм. Так же пластины подходят для труб Ду 17 мм от Rehau.

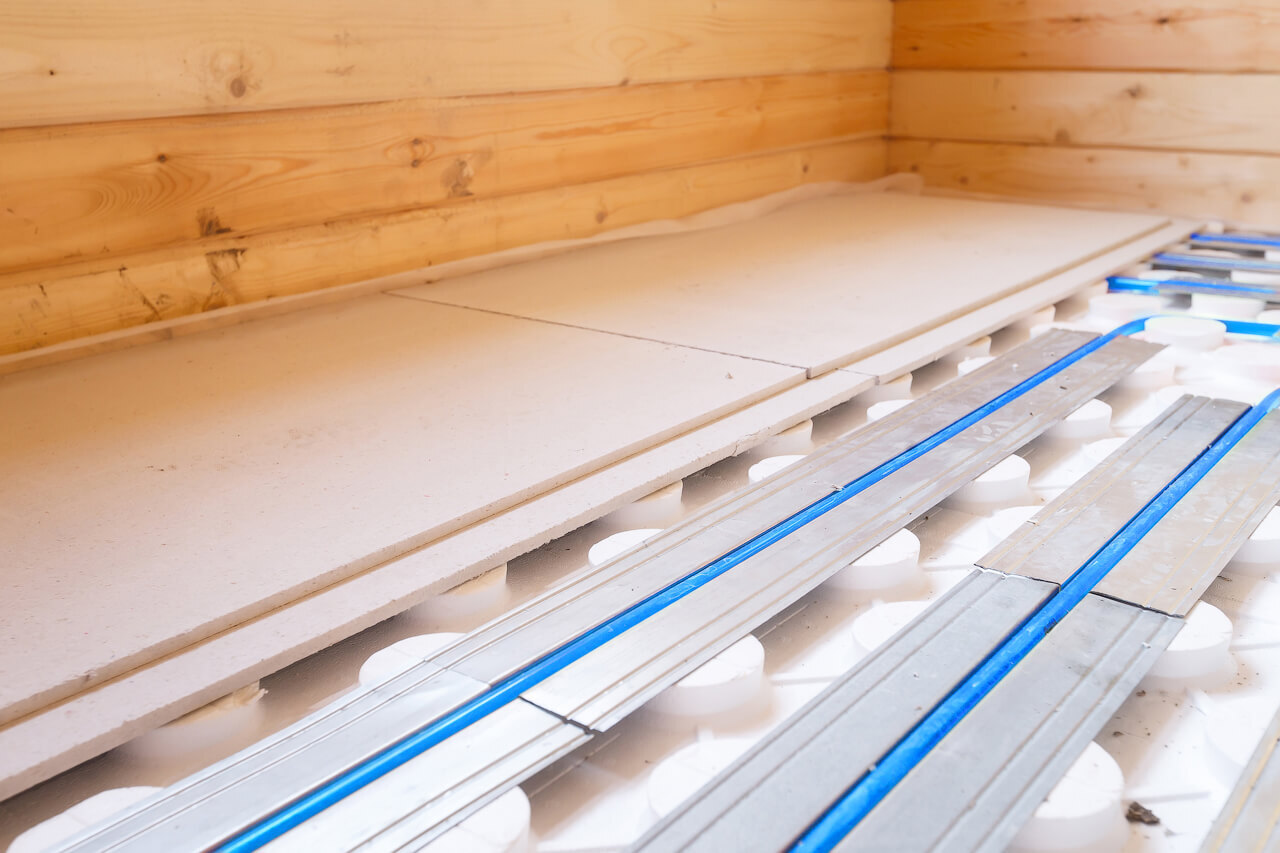

Теплораспределительные пластины воспринимают тепло от нагревательной трубы теплого пола и передают его уложенным сверху листам ГВЛ и напольному покрытию. Это обеспечивает равномерный нагрев пола без традиционной бетонной стяжки.

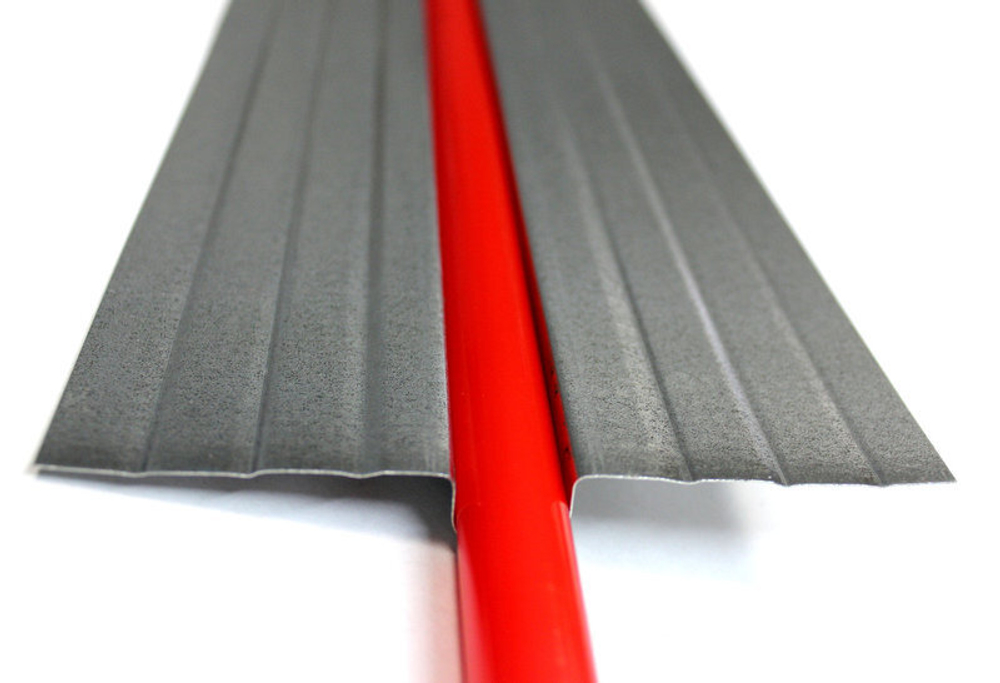

Пластина имеет Ω(омега)-образный профиль, что позволяет плотно охватить 80% поверхности трубы обеспечив теплопередачу 95% теплового потока верхним слоям конструкции "сухого" теплого пола.

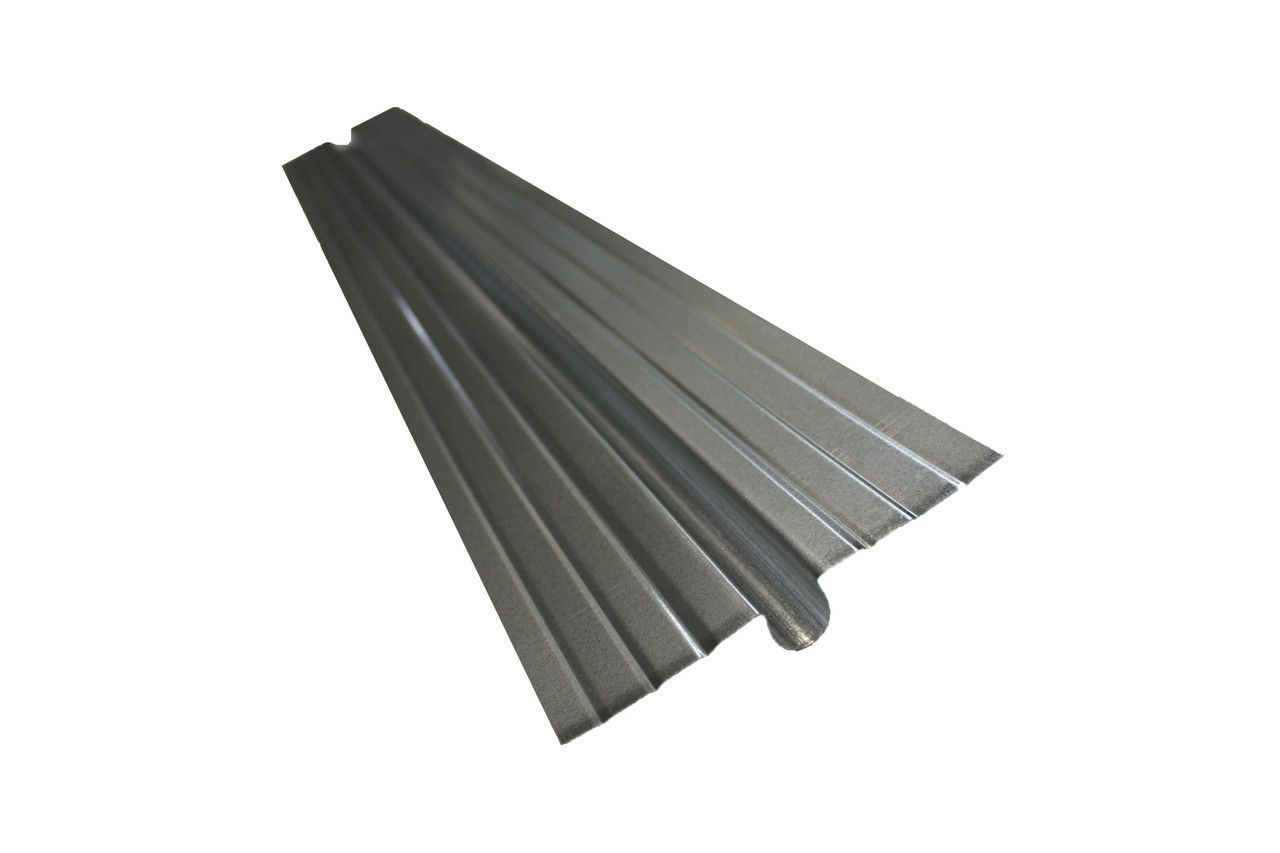

На краях пластин предусмотрены специальные ребра жесткости (по два с каждой стороны) для усиления конструкции и компенсации линейного теплового расширения стали.

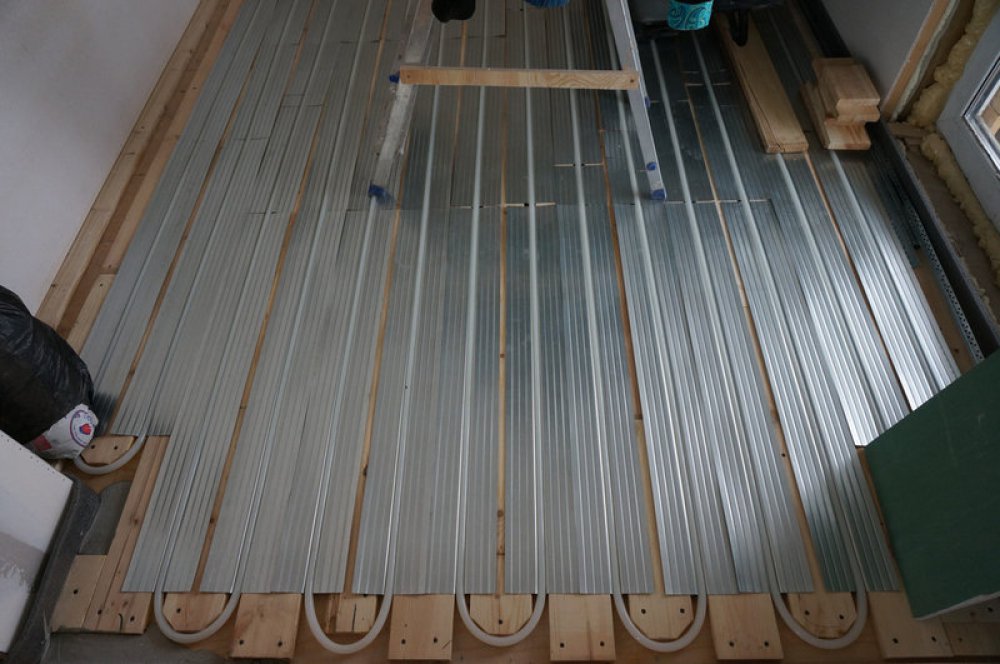

Для укладки пластин на деревянных направляющих подходят лиственные породы дерева, доски с шириной не более 80 мм, длиной на более 1,2 метра и толщиной не выше 22 мм, при этом влажность древесины должна быть 6-10%, а расстояние меж досок ровно 20 мм.

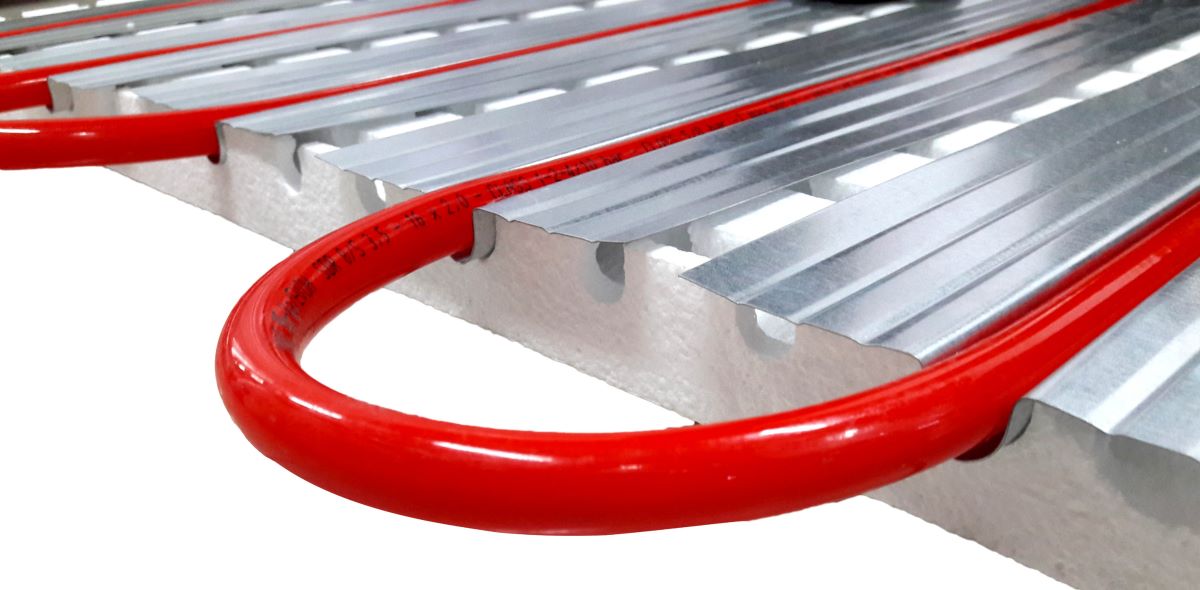

При разметке мест прокладки труб системы отопления полом, следует предпочесть способ укладки греющей трубы "змейкой" как наиболее простой и одновременно наиболее эффективный способ укладки пластин.
Минимальный шаг укладки трубы 125 мм.
Расход теплораспределительных пластин обычно составляет 6 шт. на кв.м теплого пола и сильно зависит от конфигурации помещения.
