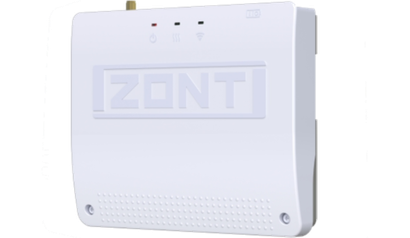

Zont SMART 2.0 Отопительный GSM/GPRS/Wi-Fi контроллер

Zont SMART 2.0 -  программируемый контроллер, предназначенный для автоматизации, дистанционного контроля и управления работой котельной с одним или двумя котлами в соответствии с заданными ему режимами, чтобы в помещениях сохранялась комфортная температура.

Основные отличия версии SMART 2.0 от предыдущей модели ZONT SMART

• Все доступные средства связи в одном контроллере: GSM/GPRS/Wi-Fi. Приоритет передачи данных у Wi-Fi канала. В случае потери Wi-Fi связи контроллер передаст оповещения по GSM каналу
• Обновленный мощный процессор для увеличения быстродействия прибора
• Прием на 30% лучше
• 3 универсальных входа/выхода для подключаемых датчиков различного назначения
• Подключение аналоговых датчиков температуры NTC
• Подключение до 3-х радиомодулей и до 120 радиодатчиков
• Подключение датчика давления напрямую
• Возможность управления без сотовой связи и выхода в интернет доступно в ручном режиме с выносной панели управления МЛ-732
• Обновленный личный кабинет

Внимание! C 10 ноября 2020 года значительно расширен функционал контроллера SMART 2.0
(обновленные функции доступны как новым приборам, так и уже введенным в эксплуатацию):

• Управление 2 котлами (основным и резервным) может осуществляться:
  - 1-м котлом по цифровой шине и 1-м в релейном режиме
  - 2-мя котлами в релейном режиме
• Управление бойлером косвенного нагрева
• Управление работой сервопривода, насоса или крана смесителя либо любого другого электроприбора (добавлены 3 универсальных выхода типа открытый коллектор)
• Управление прибором охраны
• Использование типовых конфигураций при настройке
• Функция Антилегионелла (защита системы ГВС от появления в них вредоносных бактерий)

Инструкция по эксплуатации Zont SMART 2.0

Функциональные возможности Zont SMART 2.0:

• Управление котлом отопления с использованием нескольких алгоритмов, в том числе с использованием погодозависимого алгоритма управления;
• Возможность дистанционного контроля состояния подключенных к нему проводных и радиоканальных датчиков;
• Возможность оповещения пользователя об авариях, критических ситуациях и отклонении параметров от заданных значений по разным каналам связи и различными способами.
• Управляет работой 2-х котлов (основного и резервного) в релейном или цифровом режиме
• Подключение к цифровым интерфейсам OpenTherm, E-Bus, Navien
• 3 универсальных входа/выхода (открытый коллектор)
• Управляет отоплением и ГВС по расписанию (часовое, недельное)
• Погодозависимая автоматика и ПИД-регулирование
• Контролирует температуру помещения, теплоносителя, улицы
• Контролирует влажность, давление, утечку газа, напряжение электропитания
• Контролирует работу охранных датчиков
• Поддержка датчиков NTC
• Поддержка аналоговых датчиков давления до 12 Бар, 0-5 В
• Настройка 10-ти различных режимов отопления дома, в т.ч. по температуре на улице (ПЗА), расписанию.
• 4 предустановленных режима работы котла:
  - Комфорт. Поддерживается заданная температура воздуха для комфортного пребывания в помещении, предустановленный температурный показатель 24° С.
  - Эконом. Поддерживается заданная температура воздуха, предустановленный температурный показатель 15° С. Действие этого режима позволяет снизить энергопотребление в определенные промежутки времени.
  - Выключен. Отключается нагрев теплоносителя, при этом действует функция "Антизамерзание".
  - Расписание. Задание алгоритма работы контроллера с автоматической сменой целевой температуры или установленного режима отопления.
• Варианты расписания:
  - дневная температура;
  - еженедельная температура;
  - интервальное расписание.
• 10 настраиваемых графиков работы отопления и ГВС
• Функция «антизаморозка» (защита системы от замерзания)
• Функция Защита от легионеллы
• 3 универсальных входа/выхода
• Контроль температуры (до 10 датчиков воздуха, теплоносителя или улицы)
• Контроль проводных и радиодатчиков различного назначения (давления, протечки воды, утечки газа, охранных), до 135 шт.
• Контроль радиоустройств на частоте 868 МГц (обязательно использование внешнего радиомодуля, до 3-х шт.)
• Подключение датчика давления напрямую
• Ручное управление от внешней панели Zont или комнатного терморегулятора
• Оповещение при падении и превышении температуры
• Сокращает потребление энергоресурсов

В базовой комплектации Zont SMART 2.0 обеспечивает управление отопительным котлом релейным способом (C 10 ноября 2020 - двумя котлами). Подключается к клеммам котла, предназначенным для подключения комнатного термостата.
Для управления котлом по цифровой шине Контроллер необходимо доукомплектовать адаптером для подключения к цифровой шине котла.
Возможные варианты адаптеров:

• OpenTherm;
• E-Bus;
• адаптер Navien.

При использовании цифрового способа управления котлом контроллер может задавать температуру воды контура горячего водоснабжения, если контуром ГВС управляет электроника котла. Функция поддерживается не всеми котлами.
Контролирует:

• показатели и состояние подключенных к нему датчиков температуры, влажности, давления, охранных, пожарных и прочих датчиков
• состояние напряжения питания

Оповещает:

• об авариях и ошибках котла,
• об отклонении измеряемых параметров от заданных значений,
• о пропадании напряжения питания и о его восстановлении,
• о срабатывании охранных и пожарных датчиков,
• о неисправности датчиков.

Настройка Контроллера производится следующими способами:

• дистанционно в онлайн-сервисе Zont, доступном из личного кабинета владельца на сайте​​ zont-online.ru​
• дистанционно в приложении Zont для мобильных устройств (смартфонов и планшетов) на платформе iOS и Android. Приложение доступно для скачивания в ​AppStore​ и ​GooglePlay​.

Управление контроллером Zont SMART 2.0
Можно осуществлять с помощью:

• дистанционных команд в онлайн-сервисе Zont, доступном из личного кабинета владельца на сайте​​ zont-online.ru​
• дистанционных команд в приложении Zont для мобильных устройств (смартфонов и планшетов) на платформе iOS и Android;
• дистанционных SMS-команд;
• локально командами с панели управления МЛ-732, имеющей ЖК-дисплей (переключение режимов отопления и изменение целевой температуры).

В личном кабинете онлайн-сервиса доступны:

• графическое отображение динамики изменений параметров системы отопления;
• графическое отображение состояния охранных и прочих датчиков подключенных ко входам Контроллера;
• дистанционное обновление прошивки Контроллера;
• история событий: ошибок, аварий, параметров датчиков и т.п.

Алгоритмы управления котлом системы отопления

• регулирование температуры теплоносителя в зависимости от температуры на улице по уличному датчику с использование функции погодозависимой автоматики (ПЗА));
• регулирование целевой температуры теплоносителя;
• управление работой котла по датчику температуры, установленному внутри помещения;
• по командам внешнего релейного комнатного термостата.

Способы контроля и управления котлом при помощи Zont Smart 2.0

Локальное управление.

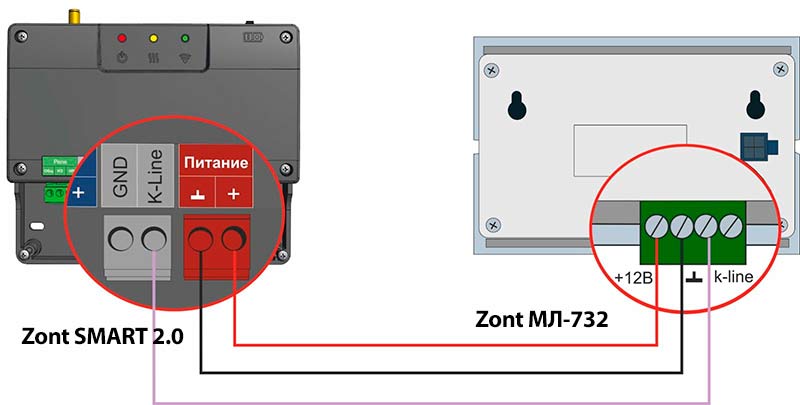

Для локального управления системой отопления в ручном режиме без использования мобильной связи и интернета к контроллеру можно подключить панель управления Zont МЛ-732 (возможно как при релейном, так и при цифровом способе управления котлом).

МЛ-732 обеспечивает:

• ручное управление температурой в помещении;
• отображение текущей температуры воздуха внутри помещения и снаружи;
• отображение состояния работы котла;
• изменение режимов работы;
• оповещение при аварии котла.

Дистанционное управление.

• SMS-управление. Владелец имеет возможность своевременно получать информацию о критических состояниях котла системы отопления и передавать управляющие команды при отсутствии интернет-связи.
• Управление с мобильных устройств двумя способами:
  - через мобильное приложение “ZONT” на платформе iOS и Android;
  - открыть в браузере смартфона адрес ​https://zont-online.ru/console​
• Управление с персонального компьютера. Для дистанционного управления и настройки работы котла используется онлайн-сервис ZONT ​www.zont-online.ru​

Функция "Лето".
Для экономии энергоресурсов возможно использование функции "Лето". В настройке "Порог температуры" следует установить такое значение уличной температуры, при превышении которого произойдет переход в летний режим.
Функция активируется при превышении заданного значения и отключает работу контура. Как только фактическое значение уличной температуры опустится ниже заданного температурного порога, котел возобновит свою работу.

Функция "Антизамерзание".
Для предотвращения замерзания теплоносителя в трубопроводах системы отопления в режиме "Выключен" используется функция "Антизамерзание" (контроль состояния системы отопления осуществляется по заданной минимальной температуре теплоносителя). Для корректной работы функции "Антизамерзание" следует установить в сервисных настройках значение минимальной температуры теплоносителя.

Погодозависимая автоматика (ПЗА)
Включение работы ПЗА в контуре отопления позволяет регулировать температуру теплоносителя в зависимости от значения уличной температуры и желаемой температуры воздуха в помещении.
Это алгоритм управления системами отопления, позволяющий регулировать мощность котла таким образом, чтобы поддерживать минимально необходимую температуру теплоносителя, фактически поддерживая минимально необходимую мощность котла, что приводит к снижению потребления газа или электричества.

Функции охраны и безопасности обеспечивают возможность:
- подключения датчиков протечки воды, утечки газа, дыма, влажности и др.
- подключения охранных датчиков движения, разбития стекла, размыкания
- подключения свето-звуковой сирены
- настройки срабатывания исполнительного устройства по полученному сигналу

Варианты подключения SMART 2.0

Возможны два варианта подключения контроллера к котлу отопления: релейное управление и управление по цифровой шине.
При релейном способе управления котел полностью включается или полностью выключается, поддерживая заданную температуру, которая контролируется датчиком температуры из комплекта поставки.
Подключение контроллера к цифровой шине котла позволяет считывать параметры его работы, информацию от штатных датчиков и обеспечивает контроль его технического состояния. При возникновении неисправности и аварийной остановке котла контроллер фиксирует и расшифровывает код ошибки и отображает в онлайн-сервисе.
При таком способе управления контроллер считывает со штатного датчика котла текущую температуру теплоносителя и рассчитывает температуру теплоносителя, оптимальную для поддержания целевой температуры выбранного Режима отопления.
Заданная температура теплоносителя в этом случае поддерживается электроникой котла, путем изменения его мощности.
Цифровое управление применяется, если подключаемый котел поддерживает интерфейс OpenTherm, E-BUS или Navien. Для управления по цифровой шине потребуется дополнительное устройство — адаптер цифровой шины, который не входит в базовую комплектацию устройства.

Адаптер подключается в качестве шлюза между котлом и контроллером. Котел при таком подключении должен быть переведен в режим управления внешним цифровым устройством (см. документацию на подключаемый котел). Органы управления котла должны быть переведены в режим максимальной мощности (температуры).

Подключение датчиков температуры.

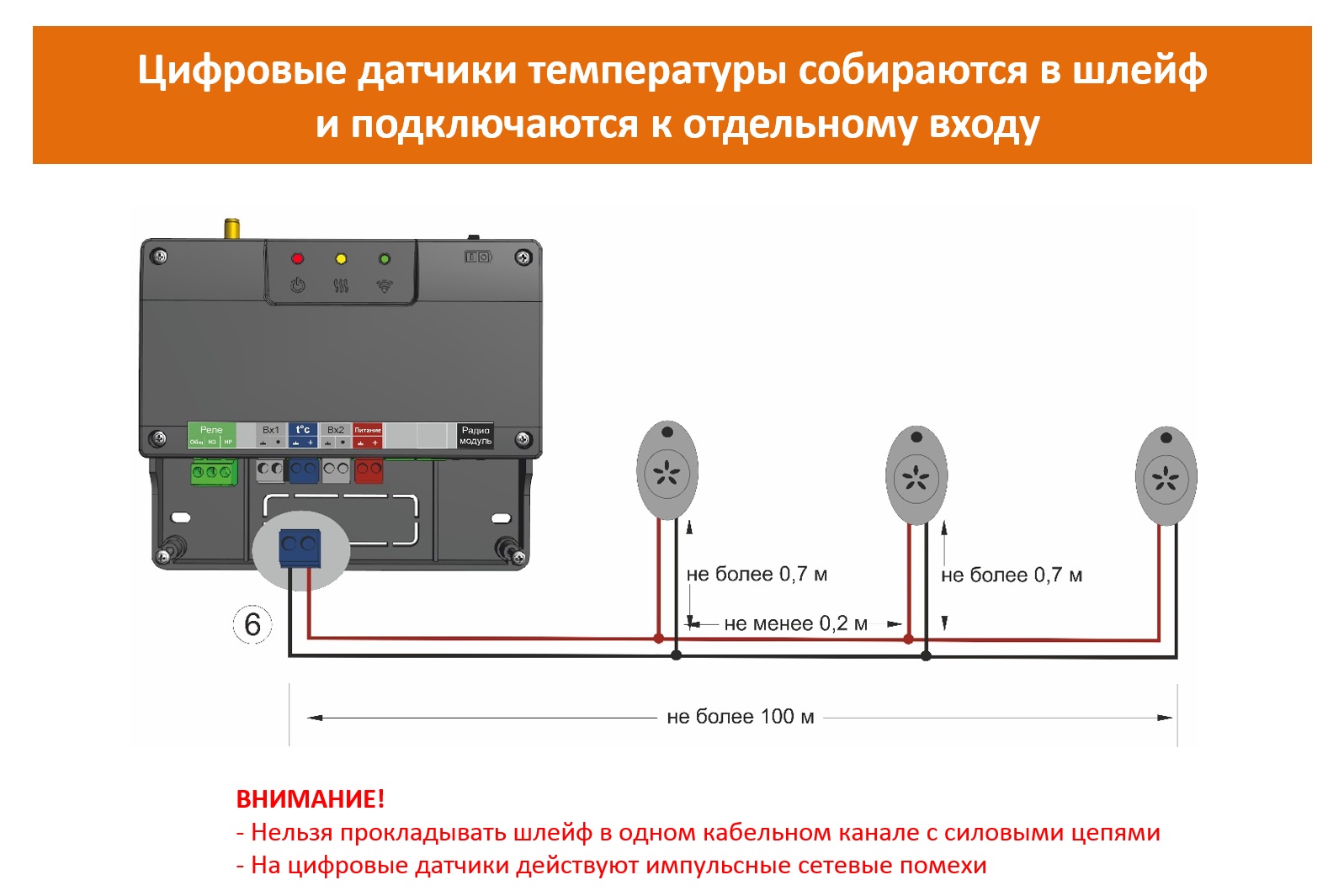

Подключение проводных цифровых датчиков температуры. Проводной цифровой датчик температуры подключается к специальному входу контроллера. В том случае, если необходимо контролировать несколько датчиков, их нужно собрать в один шлейф.

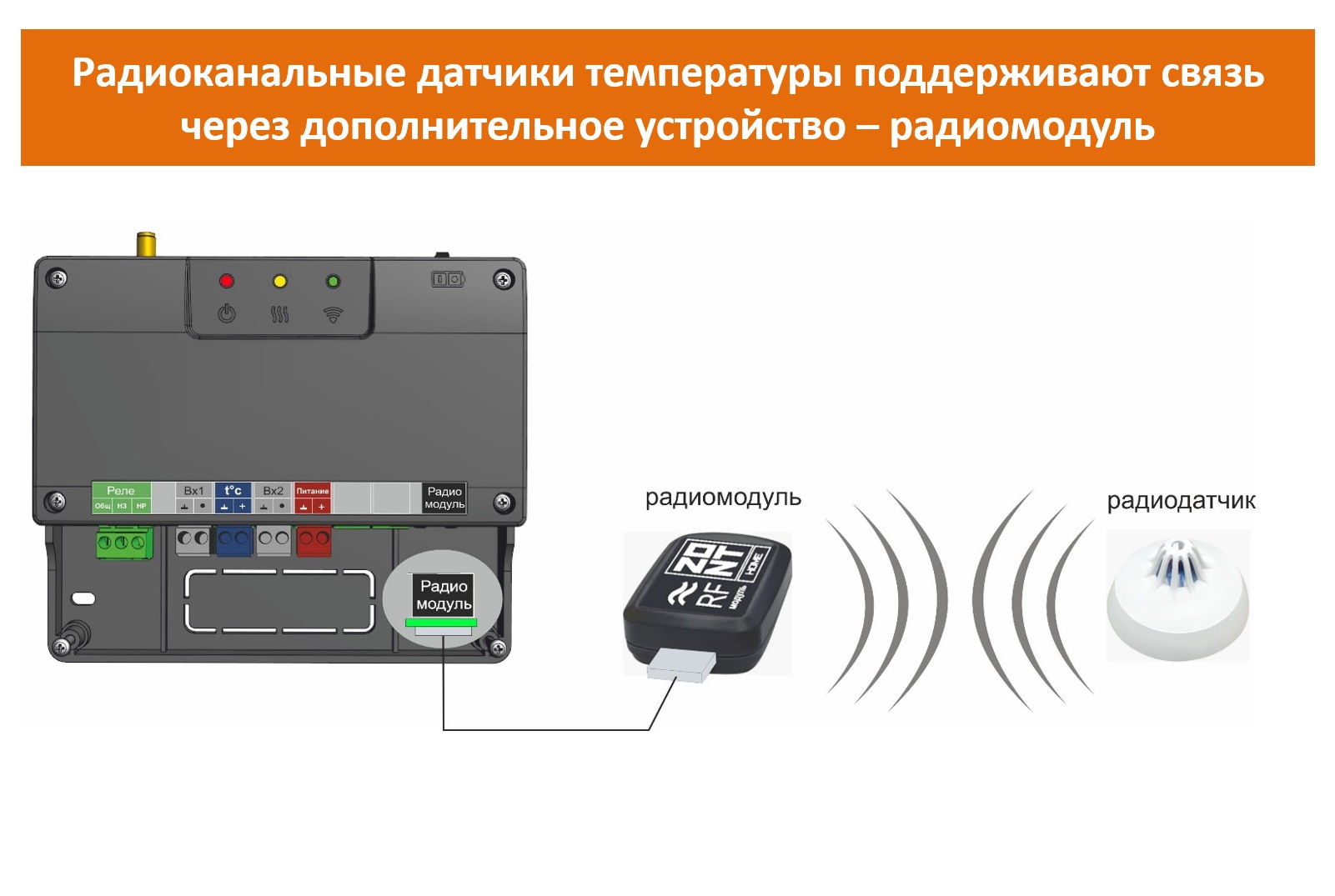

Подключение и регистрация радиодатчиков. Радиодатчики ZONT можно подключить только при условии подключения к Контроллеру радиомодуля ZONT МЛ-489, который обеспечивает обмен по радиоканалу на частоте 868 МГц.

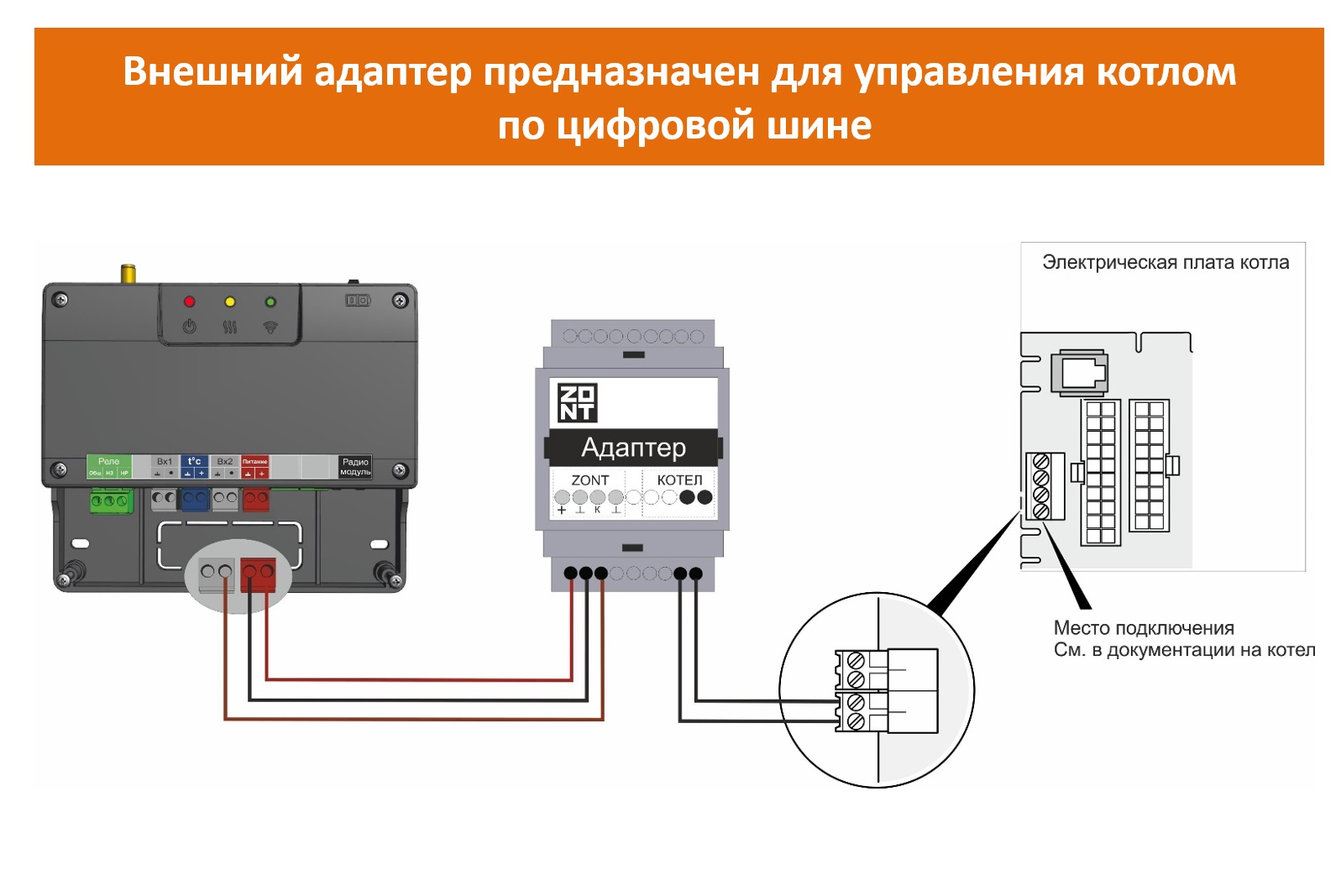

Подключение внешнего адаптера цифровой шины. Адаптер цифровой шины подключается к клеммам K-Line интерфейса Контроллера. ​Контроллер при подключении по цифровой шине полностью переключает управление котлом на себя, таким образом, органы управления котлом (кнопки и ручки) перестают функционировать.

Комплект поставки Zont SMART 2.0:
Контроллер - 1 шт.
Блок питания 220/12В - 1 шт.
Антенна GSM диапазона - 1 шт.
Цифровой проводной комнатный термодатчик ML8569 - 1 шт.
Винтовые клеммники, комплект - 1 шт.
SIM-карта - 1 шт.
Регистрационная пластиковая карта - 1 шт.
Паспорт изделия - 1 шт.
